隔离开关电源同步整流器数字控制与驱动技术介绍

隔离开关电源同步整流器数字控制与驱动技术介绍

       输入设定。2个计数器工作方式及作用不同：DOWN计数器用于处理输出截止，UP计数器连续获取OUT2开关周期期间或OUT1接通时间内的有关数据。控制系统根据前面周期内存储的有关信息，在开关周期截止期内的输出被预先处理。采用这种控制方法，开关周期和接通时间（tON）被逐周连续监测。

22稳定条件

       在稳态条件（固定频率和固定占空比）下，两个开关周期中与输出OUT2相关的波形如图2所示。

       在第1个开关周期（TS1）内，在时钟输入的上升沿上，两个（UP/DOWN）计数器中第1个开始计算内部时钟（CK）脉冲。在接下来的一个时钟输入的上升沿（TS1结束）上，计数器停止计算。计算过的脉冲数目（n2）把开关周期的持续时间考虑在内。所存储的数据，在下一个开关周期中被利用。

       在第2个开关周期中，在内部时钟输入的上升沿上，第1个计数器由大到小计算（countsDOWN）内部时钟脉冲，并且在计算到（n2－x2）个脉冲时终止。第2个计数器计算新的尚未计算的内部时钟脉冲，并适时修正开关周期（TS）期间的有关数据。OUT2超前截止总量为X2·TI（TI为内部时钟脉冲周期），并通过OUT2预期时间输入设定。计数器UP或DOWN在每个周期内的功能，相对于先前周期被交换。

       为预期关断OUT1，另外两个UP/DOWN计数器将考虑计及接通时间（tON）期间的有关数据，相关波形如图3所示。

       在第1个开关周期内，第1个计数器在时钟输入上升沿上开始计数，并且在时钟输入下降沿上停止。其间计算的脉冲数量为n1，只计及tON时间之内的脉冲数。

       在第2个开关周期内，第1个计数器递减计数，在计算到n1－x1时停止。关断OUT1的超前时间总计为x1·Ti，并由OUT1预期时间输入设定。第2个计数器向上（由小到大）计算时钟输入上升沿与下降沿之间的脉冲数目。

23变化条件

231开关频率发生变化

       当开关频率（fs）发生变化时，对于输出OUT2而言，可能存在三种情况：

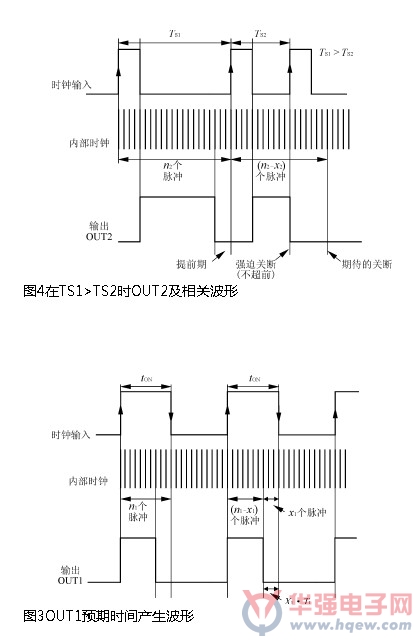

       1）TS1>TS2当第2个开关周期TS2小于先前周期TS1时，OUT2的截止发生延迟，相对于时钟输入没有超前，而是随时钟输入的前沿强迫关断。图4示出了该条件下的相关波形。
