德州仪器推出宽泛电压输入高功率 LED 驱动器
来源:华强电子网 作者:—— 时间:2012-09-28 09:23

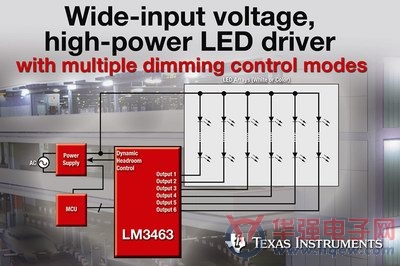

2012 年 9 月 27 日,德州仪器 (TI) 针对高功率应用推出一款具有动态余量控制的 6 通道 LED 驱动器,可准确高效地驱动6 个 LED 串。该 LM3463 是业界首款支持多种调光控制模式的宽泛输入电压 LED 驱动器,可最大限度提高系统效率,降低街灯、高棚灯以及吸顶灯等 LED 区域照明应用的复杂性。如欲了解更多详情或订购样片,敬请访问:www、ti、com、cn/lm3463-pr-cn、
LM3463 是一款 12V 至 95V 宽泛输入电压的 6 通道 LED 电流控制器,可为每个灯串驱动28 个 LED,还可通过调光输入引脚由外部微控制器便携地进行调光控制。它与外部 N 通道 MOSFET 以及传感电阻器配合工作,可准确地逐个控制每个 LED 串的电流。动态余量控制可自动将 LED电源调节至 LED 电流传导所需的最低水平,从而可提高系统效率。这不但可减少组件数量,提高系统效率,同时还可降低系统复杂性与成本。
LM3463 属于 TI LED 驱动器系列,该系列包括 4 通道 LM3464 与 8 通道 TLC5960。如欲了解有关所有 TI 照明产品的更多详情,敬请访问:www、ti、com/lighting-pr、
LM3463 LED 驱动器的主要特性与优势:
· 3 种调光模式可简化通用控制系统:PWM 输入信号、模拟至 PWM 输入控制或 4 字节数据代码;
· 全局模拟亮度控制可独立于调光控制模式工作,还可用于热回送,避免 LED 串出现过温情况;
· 多个 LM3463 LED 驱动器能够以主从配置级联,满足需要超过 6 串 LED 工作的应用需求;
· 保护特性包括输入欠压锁定、LED 开路/短路、MOSFET 热保护以及过温关断等。故障输出信号可用来通知系统控制器开路 LED 串的问题。
供货情况、封装
采用 7 毫米 × 7 毫米、48 引脚 LLP? 封装的 LM3463 现已开始批量供货,可通过 TI 及其授权分销商进行订购。
查阅有关 TI LED 照明产品系列的更多详情:
· 订购最新 LED 驱动器的样片与评估板:www、ti、com、cn/lm3463-pr-cn
· 了解有关所有 TI 照明产品的更多详情:www、ti、com/lighting-pr;
· 采用 TI WEBENCH? LED 架构设计完整的 LED 电源管理系统:www、ti、com/ledwebench-pr;
· 通过 TI E2E? 社区的 LED 论坛咨询问题,共享知识:www、ti、com/ledforum-pr、
· 从 TI PowerLab? 参考设计库下载 LED 参考设计:www、ti、com/powerlab-pr;
· 访问德州仪器在线技术支持社区咨询问题:www、deyisupport、com 。(责编:damon)
