联阳打造全新安防监控ccHDtv架构

       在模拟电视时代，CVBS(Composite Video Baseband Signal)是通用的信号格式，它也被用来当模拟式监视系统(CCTV)的信号标准；当数字电视(DTV)逐渐取代模拟电视成为全球趋势，正如CVBS作为模拟式监视系统中的信号标准，以DTV技术来扮演同样的角色于数字式监视系统中是理所当然的事。

       联阳半导体过去钻研数字电视接收芯片已经有许多年，相关产品如可持式数字电视、NB dongle及机顶盒的出货量已经有几千万颗的实绩，凭此技术基础，联阳思考凭借以DTV技术来开发下一世代的数字式监视系统，经过几年的研究，终于开发出以DTV技术为核心的数字式监视系统的全新规格，联阳名之为“ccHDtv架构”。

ccHDtv的核心技术及其优点

       监视系统的组成，简单来讲就是由摄影机经由传输线传送影像至后端的储存设备(DVR)，然后作播放、储存、回放以及其它应用功能。

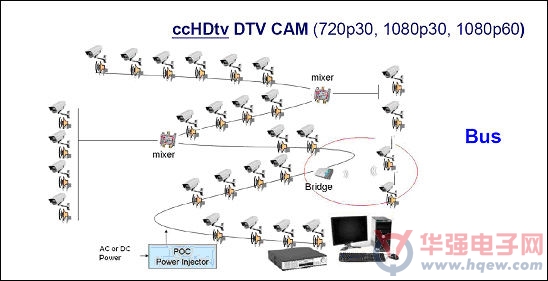

       ccHDtv (高清闭路电视系统)是一套针对摄影机、传输技术、储存设备等新发展出来的高清影像监视系统解决方案，利用数字电视技术将数字高清(High Definition)影像信号在同轴电缆、传输双绞线上传送，亦可以无线传输方式传送；经实际证明，多路的1080p30或1080p60影像透过ccHDtv技术可以容易地在一条传统的3C2V/RG59同轴电缆上同时序列传送，在无中继器(repeater)辅助的情况下，传输距离仍可长达500米以上。ccHDtv信号采用H.264压缩技术经广播式传输，不仅解决了CCTV闭路电视系统中高清影像传输的困难，同时也减轻储存设备端的容量需求，将使监视系统高清化在影像传输与后端储存方面变得轻松容易，在工程安装或操作使用上几乎与传统cctv系统一样，对于想追求高画质监控又不愿重新布线或对网络稳定性有疑虑的使用者来说，ccHDtv将是一个最佳选择。

ccHDtv架构的主要特色

1. 运用数字电视技术，家中数字电视某一频道即可当作监视器用，非常平民化

2. 数字电视通讯协议的本质具有极强悍的抗噪声与抗多路径干扰的错误修正能力，因此模拟监视系统升级到高清水平，仍可续用原来cctv老旧接头与缆线，升级无须换线

3. 工程规划布线安装犹如传统cctv系统的作业方式，迎合传统安装者

4. 提供通讯安全性之传输数据加解密功能(Data Encryption)以及避免讯号因被剪线而中断之传输线双重化(Cable Redundancy)设计

5. 信号传输利用广播式传输原理，运用不同载波，单一传输线可具有高信道容量，理论值可传送超过100台高清的影像信号于单一传输在线

6. 无须辅助中继器，传输距离即可长达500米以上

7. 支持声音与控制回传功能(Return channel)，配合DVR操控需求

8. 可支持多种传输介质，有线无线皆可用，利于布建规划

9. 提供DTV转接器，方便现存不同监控技术的摄影机无需汰换即可整合至ccHDtv架构

10. 提供DTV网络桥接器，可与网络接轨，利于ccHDtv与现存IP监控系统整合

ccHDtv主要产品内容

DTV CAM ：支持ccHDtv标准的摄影机

DTV HD DVR ：支持ccHDtv标准的储存设备(HD DVR)

DTV HUB ：模拟(CVBS) / DTV之转换设备，让既存的模拟摄影机透过此HUB转换升级为DTV CAM

DTV Gateway ：DTV CAM桥接至IP Network，使DTV CAM就可成为现存IP监控系统的Device亦具有IP CAM功能与网络接轨。

与其它监控系统之技术比较

       随着生活日益重视城市安全及家居安全，安全监控系统的技术发展推陈出新，诸如数字化后的DVR监控系统、网络摄影机(IP camera)的IP监控系统架构以及韩国业者主推的HDcctv架构(HD-SDI)。

       安控产业是属于封闭市场，大体而言，模拟式cctv监控系统由于传统安装习惯的因素，目前在安控市场占有率仍然最大(约七成)，IP监控系统随着网络应用环境及数字高清(high Definition)技术的发展，这几年成长最快，但对于传统闭路电视安装者而言网络太过专业与复杂，维护成本过高，而且在多路高清摄影机的环境下，对频宽之稳定性亦存有疑虑，因此市场的拓展遇到传统安装习惯的心理阻力；至于韩国业者推出的HDcctv架构(HD-SDI)，传输线亦使用同轴电缆，传输信号不压缩，有实时性影像的优点，但其数据量大约是一般模拟摄影机的数倍，相应的储存设备需很大的容量，造成很大的成本负担，这是很难普及至应用市场的真正原因。

       联阳整合许多自有技术，已完成开发ccHDtv相关芯片与应用设计，相较于其它监控技术，ccHDtv因具有许多架构上的特点而创造了整体的竞争优势，对于需要全新的数字式监视系统或者模拟式监视系统升级到高清水平的业者而言，ccHDtv是一套最佳的完整解决方案。

ccHDtv未来的市场机会

       监视系统走向高清数字化是城市安全未来必然的趋势，ccHDtv同时符合市场趋势与使用者习惯，未来看到的市场机会有三个层面：

       1. 升级市场：全球既存摄影机有4亿支，大部分模拟摄影机需要升级到高清数字，ccHDtv是目前升级市场唯一最佳解决方案

       2. 新建市场：除了能取代模拟市场版图又能与IP-base监视系统结合，以发展需要海量资料处理或复杂运算的高端应用市场产品，高低阶产品市场皆涵盖

       3. 新增市场：有线电视数字化是各国趋势，ccHDtv可运用于home security，增加有线电视业者在居家安全监视的附加服务，如果价格合理具诱因，应可以刺激广大的家庭需求
