凌力尔特推出最小14 位4.5Msps SAR ADC

凌力尔特推出最小14 位4.5Msps SAR ADC

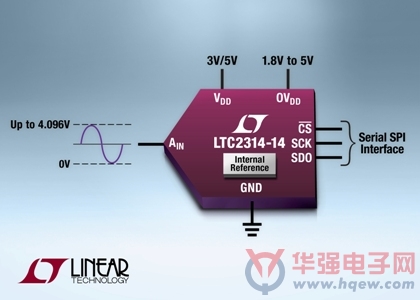

          日前，凌力尔特公司宣布推出 14 位 4.5Msps 逐次逼近寄存器 (SAR) ADC LTC2314-14，该器件采用纤巧 8 引线 TSOT-23 封装，与同类解决方案相比，尺寸减小多达 90%，适用于空间受限型应用。这个小型 SAR ADC 在 8mm2 占板面积中集成了一个精确的 2.048V / 4.096V 基准，具备 7ppm/oC 的典型温度系数和保证的 20ppm/oC 最大温度系数。LTC2314-14 在 3V 至 5V 电源电压范围内工作，与市场上的其他同类器件相比，其功耗最低 (3V 时为 18mW，5V 时为 31mW)。LTC2314-14 具备串行 SPI 接口、纤巧占板面积和非常低的功耗，非常适用于多种便携式和空间受限型应用，包括医疗设备、通信系统和电池供电系统。

         凌力尔特还提供 LTC2315-12，该器件是与 LTC2314-14 引脚及软件兼容的 12 位版本，具备 5Msps 快速采样率。LTC2314-14 和 LTC2315-12 是 14 位和 12 位 SAR ADC 系列中两款领先的器件，该系列具备 500ksps 至 5Msps 采样率，14 位分辨率版本的 SNR 为 77.5dB，12 位分辨率版本的 SNR 为73dB。准确的 DC 规格包括：14 位版本的最大 INL 和 DNL 分别为  ±3.75LSB 和 ±0.99LSB，12 位版本的最大 INL 和 DNL 分别为 ±1.25LSB 和 ±0.99LSB。完整的 LTC2314 SAR ADC 系列可灵活地用 3V 或 5V 电源工作，提供单端单极性输入，采用小型 8 引线 TSOT-23 封装，集成了精确的基准，具备低功耗，可提供打盹和休眠模式以优化系统功耗。

        LTC2314-14 和 LTC2315-12 已开始供货，提供商用、工业和汽车 (-40oC 至 125oC) 温度级版本。LTC2314-14 的千片批购价为每片 9.52 美元，而 LTC2315-12 的千片批购价为每片 5.17 美元。LTC2314 SAR ADC 系列的 DC1563A 评估电路板可通过 www、linear、com、cn/demo 或联系凌力尔特当地办事处查询详情。
