东芝推出步进式电机驱动器TB67S10xA系列
来源:华强电子网 作者:—— 时间:2013-07-18 09:18
东芝公司(Toshiba Corporation)近日宣布推出"TB67S10xA"系列步进式电机驱动器集成电路,可实现高电压、高电流与低发热。样品将从7月17日开始交付。
打印机和其他办公自动化设备、ATM机、点钞机、游戏机以及家电等应用都需要高速、大功率电机驱动。通过节省空间以及改进设计,这些应用的尺寸正不断缩小,这就让热管理变得日益重要。
“TB67S10xA”系列采用最新的高压模拟工艺打造,可在电机驱动器输出期间提供50V的最大额定值和低阻抗[1](0.5Ω或更低,高低端总和),以降低热量。新开发的电机驱动技术(ADMD [2])改善了开关速度,有助于降低发热量,提高驱动效率。

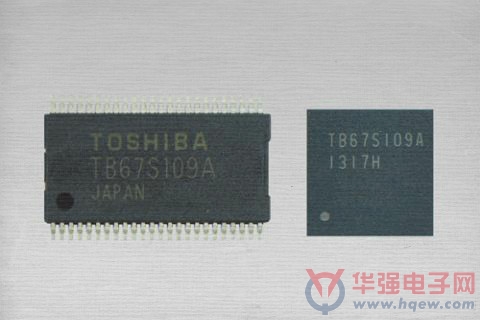

东芝的步进式电机驱动器集成电路“TB67S109A”
新产品系列的主要特性
1. 低发热
低阻抗(0.5Ω或更低,高低端总和)和ADMD技术可降低发热情况
2. 低振动与低噪声
"TB67S109A"系列中的高端产品采用了高分辨率1/32步长(最大值)的电机驱动技术,可减少振动与噪声。
3. 具有良好散热性的小型封装
可有效散热的小型封装简化了应用的热管理,还有助于缩小尺寸,降低成本。该系列提供两种封装,其中HTSSOP封装与同类产品引脚兼容,而QFN封装则可减少贴装面积。
4. 内置的异常检测功能
该产品系列整合了一个热关断电路、过流关断电路和欠压锁定电路,非常可靠。
主要规格:
产品型号 TB67S101A TB67S102A TB67S109A
控制I/F PHASE-IN CLK-IN CLK-IN
绝对最大额定值 50V, 4A
封装 QFN48和HTSSOP48
激励模式 2相,1-2相和W1-2相 2相,1-2相,W1-2相,2W1-2相,4W1-2相和8W1-2相
其他特性 得益于ADMD [2]技术,实现低发热与高效驱动
内置的异常检测功能(热关断电路、过流关断电路和欠压锁定电路)。
内置的异常检测标记输出功能(仅限TB67S109A)
单电源驱动无序供电
