数字电源UCD92xx的输出电压波形优化与分析

数字电源UCD92xx的输出电压波形优化与分析

       基于UCD92xx与UCD7xxx的非隔离数字电源，其输出电压在软启动阶段经常出现“台阶”现象，波形不平滑，尤其是输出电压设定为较低值时，如1.0V。这种“台阶”现象与UCD92xx 软启动的设计原理有关，但完全可以通过一定的措施来优化并最终解决。本文从UCD92xx的环路和最小占空比宽度两个方向进行优化与分析，最终取得了理想的效果。

1、软启动原理及待优化输出电压波形

       数字电源UCD92xx的软启动是通过对参考电压以步进方式增加来实现的，整个过程是由芯片内部的软件自动完成的。在一款基于UCD9224和UCD74120的单板上测试时发现，其输出电压波形在软启动阶段有明显的“台阶”现象，波形不平滑。

1.1 数字电源软启动原理介绍

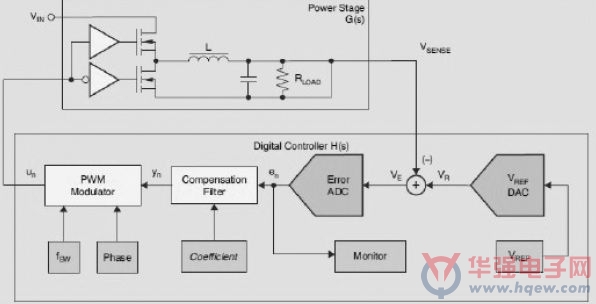

       图1所示的是数字电源UCD92xx的功率支路和控制支路。控制支路主要集成在UCD92xx芯片内部，包含误差生成及模数转换，环路补偿，PWM计算及产生等。其中，参考电压（VREF）电压的设置亦包含在控制支路。

       依据软件算法，在软启动阶段，VREF每100μs增加一次，直至软启动完成，即输出电压达到最终的设定值。例如，输出电压设定为1.0V，软启动的时间设置为4ms，则在软启动阶段输出电压每一次增加25mv，直至达到1.0V。

图1：数字电源功率级和控制级框图

1.2 待优化的输出电压波形

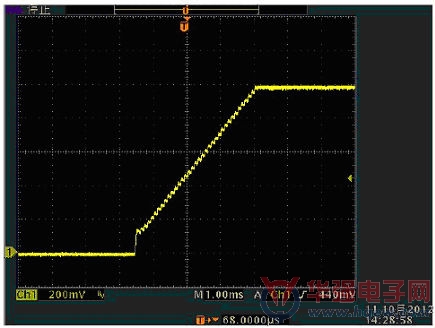

       图2所示的是输出电压波形，可以观察到在软启动阶段输出电压的波形不够平滑，有明显的“台阶”现象。

       该波形是在一款基于UCD9224和UCD74120的参考版上测得。主要测试条件为：测试环境常温，输入电压为12V，输出电压为1.0V，输出端带载20A。另外，测试时，数字环路的详细配置见下文2.4节。

图2：输出电压波形

1.3输出电压“台阶”现象的初步分析

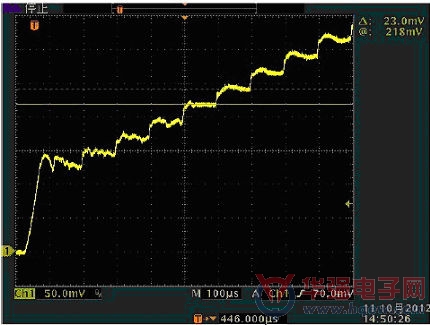

       图3所示的是时间轴展开后观察到的输出电压波形。通过测量可知，每经过100μs输出电压增加一次，增加的幅度大约为23mV，与理论计算值25mV基本一致。

       同时也可以观察到，输出电压的每一次增加都是很快的完成，而不是缓慢增加。从功率级支路上分析，这是由于占空比快速增加造成。从控制级支路分析，则原因可以初步归结为环路过快造成的。

图3：输出电压的步进幅度
