京瓷新FA板对板连接器间距0.635mm

京瓷新FA板对板连接器间距0.635mm

　　 京瓷连接器制品株式会社(以下简称“京瓷连接器”)日前开发出用于FA设备以及计测设备并具有高度可靠性的0.635mm间距电路板对电路板连接器“5689系列”。

　　京瓷连接器此次新开发的5689系列产品是间距0.635mm、嵌合高度8.0mm、并且能够将电路板与电路板进行平行连接的垂直式连接器。

　　以伺服驱动器、PLC为代表的FA设备、计测设备等产业用设备以及车载用设备需要具备在振动等严酷条件下也能稳定，安全工作的性能。因此，所使用的连接器也要求具有高度的接触可靠性。

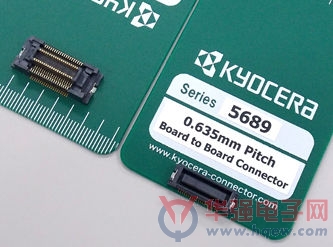

　　0.635mm间距电路板对电路板连接器“5689系列”

　　产品采用在嵌合状态下可以向XY方向移动正负0.5mm的滑动构造，提高了连接后的稳定性。

　　此外，插座部分高度低且设有侧壁，因此，安装时飞散的焊锡碎屑等异物难以附着于其上(自净效果)，这是京瓷连接器独有的构造，实现了高度的接触可靠性。

　　京瓷连接器通过推出本产品，将为对产品可靠性要求极其严格的FA设备、计测设备等产业用设备以及车载用设备领域提供滑动技术等坚实可靠的技术支持。

产品简介

　　1. 适合高密度安装的构造

　　插头部分在背面设有底壁，减少了禁止排线区域，从而实现了产品的端子焊盘间的排线，极其适合高密度安装。

　　2. 防止外界异物入侵，实现高度的接触可靠性

　　插座部分高度低且设有侧壁，因此，安装时飞散的焊锡碎屑难以被吸附。而且，插头部分的端子形状采用京瓷连接器独有的通过提高集中负重排除异物的构造，实现了高度的接触可靠性。

　　3. 对应自动安装的1料盘500pcs的压纹带包装

　　4. 对应RoHS指令、无卤素指令

　　5. 0.635mm间距·嵌合高度8.0mm的滑动式连接器

　　插头部分采用可向XY方向移动正负0.5mm的滑动构造，可防止电路板在安装时错位或受外界振动的影响，是一款具有高度接触可靠性的电路板对电路板连接器。
