新型隔离式ADC架构利用分流电阻进行三相电能计量

新型隔离式ADC架构利用分流电阻进行三相电能计量

       理想情况下，所有相电流和电压都应同步采样，以便利用瞬时值进行全面的三相分析。但是，各相的ADC读数完全独立，因为不存在ADC同步。这是这种架构的第一个局限。使用电流互感器或罗氏线圈的电表则不存在这种问题，因为它们可以使用一个计量模拟前端(AFE)来同时读取所有相电流和电压。

       这种架构的另一个问题是高器件数：一个MCU、三个ADC、三个多通道数据隔离器以及四个电源。使用CT的电表不存在这个问题，因为电路板通常具有一个MCU、一个计量AFE和一个电源。

       那么，如何构建一款具有分流电阻的优势，器件数对于这种架构而言最少(即一个MCU、一个电源和三个ADC)，并且能对所有相电流和电压同步采样的电表呢？

隔离式ADC架构

       答案是构建一种集成至少两个ADC、一个隔离式DC-DC转换器和数据隔离器，并能使属于不同芯片的ADC同步采样数据的芯片(图4)。MCU的电源VDD也为此芯片供电。采用芯片级变压器技术的隔离式DC-DC转换器为ADC的第一级提供隔离电源。一个ADC检测分流电阻上的电压，另一个ADC利用分压器检测相至零线电压。由分流电阻极点之一所确定的地就是芯片隔离侧的地。ADC为sigma-delta型，仅第一级放在芯片的隔离侧。第一级输出的位流经过芯片级变压器，后者是隔离数据通信通道的一部分。芯片的非隔离侧收到位流，滤波后将其变为24位字，然后通过SPI串行端口提供给外部。

       芯片级变压器技术对这种新型ADC架构的贡献最大。与光耦合器相比，ADI公司获得专利的iCoupler数字隔离器更可靠、尺寸更小、功耗更低、通信速度更快、时序精度更佳。但这还不够。隔离式sigma-delta调制器上市已久，采用光耦合器或芯片级变压器。芯片级变压器技术的最重要贡献是伴随isoPower隔离式DC-DC转换器，它可以与ADC、数字模块、隔离数据通道一同集成到一个表贴薄型封装中。

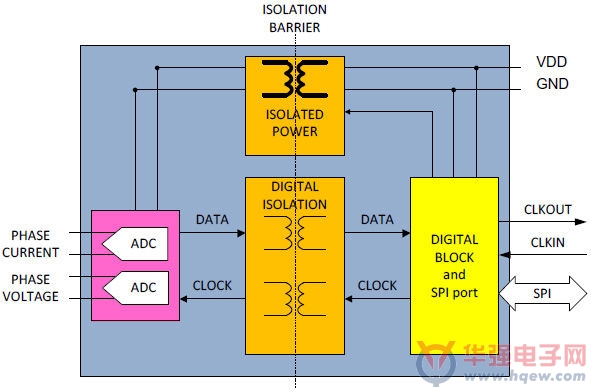

图4. 新型ADC架构包括双通道ADC、数据隔离和一个隔离式DC-DC转换器

       芯片级变压器的核心是空气，因此iCoupler数字隔离器和isoPower隔离式DC-DC转换器根本不受永磁体的影响，使得电表这一侧完全不受直流磁场干扰。这种变压器对交流磁场同样具有高抗扰度。线圈面积非常小，要影响isoPower线圈运行，必须产生一个10 kHz、2.8 T的磁场。换言之，为了影响芯片级变压器的行为，必须让69 kA的10 kHz电流通过一根导线，并让该导线与芯片相隔5 mm。

       信息利用极高频PWM脉冲传输到隔离栅另一侧。由此产生的高频电流会在电路板中传播，引起边沿和偶极子辐射。隔离式DC-DC转换器的负载仅由sigma-delta ADC的第一级构成，其幅度是已知的。因此，线圈是针对已知负载进行设计，从而可以降低一般与DC-DC转换器相关的辐射，并且无需四层电路板。使用这种架构的IC时，电表制造商可以使用两层电路板，并通过所需的CISPR 22 Class B标准。

       为使与MCU的接口尽可能简单，芯片的数字模块对来自第一级的位流进行滤波，并通过简单的从机SPI串行端口提供24位ADC输出。电表每一相都有一个隔离式ADC，因此获得一致ADC输出的挑战仍未解决。如果采用同一时钟工作，则所有相上的ADC第一级可以在同一时刻采样。如果图4中的CLKIN信号产生自MCU，则这很容易实现。另一个方案是使用一个晶振为一个芯片产生时钟，然后利用缓冲CLKOUT信号为所有其它隔离式ADC提供时钟。控制所有隔离式ADC以在同一时刻产生ADC输出。现在，电表就能利用分流电阻检测电流，执行精确、全面的三相分析。

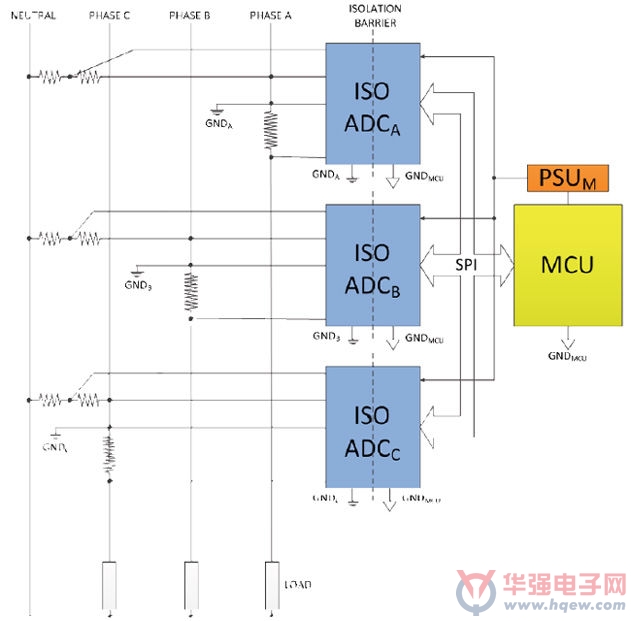

       图5显示一款采用三个隔离式ADC的三相电表。该电表仅有一个电源为MCU和隔离式ADC供电。MCU利用SPI接口从各IC读取ADC输出。

图5. 采用新型隔离式ADC的三相电表

       上面的说明假设利用外部MCU执行计量计算。对于希望解决方案包括计量计算的电表制造商，可以将隔离式ADC耦合到一个IC以执行所有计量计算，如图6所示。
