Linear推出降压型开关稳压器LT3514
来源:华强电子网 作者:—— 时间:2013-08-19 09:19
凌力尔特公司(Linear Technology Corporation)推出具100%占空比操作能力的三输出、36V降压型开关稳压器LT3514。LT3514可从一个通道提供2A的连续输出电流,另外两个则为每通道1A而电压可低至0.8V。该器件的输入电压范围为3.2V至36V (最大值为40V),非常适用于需要多个输出的汽车和工业应用。LT3514的独特设计包括一个内置的升压型稳压器,从而使每个通道都能以100% 占空比工作,即使在输入电压低至3.2V时也不例外。这种架构使LT3514非常适合需要连续输出调节的应用,例如汽车应用中的冷车发动以及停-启操作。
LT3514的开关频率可由用户编程在250kHz至2.2MHz,且在整个频率范围内是可同步的,从而使设计师能优化效率,同时避开了关键的噪声敏感频段。其28引线4mm x 5mm QFN封装和高开关频率允许使用小型的外部电感器和电容器,可为多输出应用提供占板面积紧凑和热效率很高的解决方案。
LT3514采用一个内部3A开关和两个1.45A开关进行降压转换,并用一个220mA开关实现内部升压电路操作,在单个芯片中集成了必需的振荡器、控制和逻辑电路。特殊的设计方法使该器件能在非常宽的输入电压范围内提供高达88%的效率,同时LT3514的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。反相开关降低了输入纹波,而坚固的短路保护则提高了系统的可靠性。其他特点包括输出电压跟踪、可编程欠压闭锁,以及电源良好引脚以指示所有输出处于稳压状态。
LT3514采用耐热性能增强型4mm x 5mm QFN-28封装和TSSOP-24封装。LT3514E的千片批购价为每片3.50美元。LT3514I经过测试,保证在-40℃至125℃的结温范围内工作,千片批购价为每片3.85美元。两种版本均有现货供应。

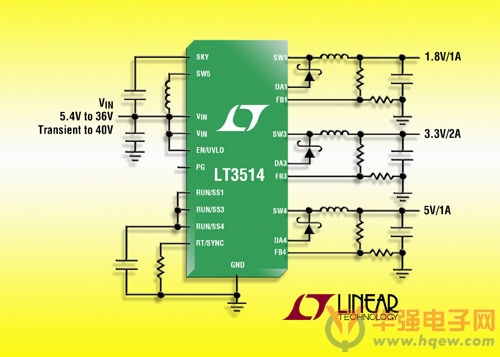

36V、三输出2A+1A+1A (IOUT)、2.2MHz降压型DC/DC转换器
性能概要:LT3514
●宽输入范围:3.2V至36V (最大值为40V)
●一个2A输出和两个1A输出
●100%占空比工作
●利用电阻器设置的恒定频率
●坚固的抗短路性能
●宽SYNC范围:250kHz至2.2MHz
●反相开关降低纹波
●800mV FB电压
●独立的运行/软起动引脚
●具UVLO的停机模式
●内部补偿
●过热停机
●纤巧的28引线(4mm x 5mm)耐热性能增强型QFN和TSSOP-24封装
