Allegro提供新型600 V MOSFET门极驱动器IC

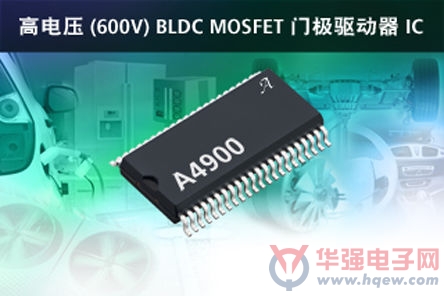

       Allegro MicroSystems, LLC宣布推出一款新型高压(600 V) BLDC MOSFET门极驱动器IC。此款新设备专为混合动力、电动车辆及48 V汽车用电池系统的高压电动机控制而设计，如电子动力转向系统、交流压缩机、风扇、泵和鼓风机。此外，A4900还将为高压工业及商业应用推出非汽车用版本

       Allegro的A4900提供六个门极驱动，可驱动范围广泛的N通道IGBT或功率MOSFET开关。门极驱动分别配置为三个高压高端驱动和三个低端驱动。高端驱动的隔离电压高达600 V，从而可允许进行使用高桥（电动机）电源电压的操作。高端驱动使用一个自举电容器提供高于N通道FET所需的电源门极驱动电压。每个FET可通过一个与3.3 V或5 V逻辑系统兼容的 TTL逻辑电平输入加以控制。

     门极驱动电源和自举电容器充电电源由一个单电源输入提供。而单电源中的内部稳压器则为逻辑电路提供较低的内部电压。A4900通过提供内部监视器确保高端及低端外部FET的门极电源电压在启用时高于9 V。

       到A4900的控制输入可为众多电动机控制应用提供极为灵活的解决方案。每台驱动器均可使用一个独立的PWM信号进行驱动，从而允许使用包括梯形及正弦驱动在内的所有电动机励磁方式。集成诊断可指示欠压、过温和功率桥接故障，并可配置于大多数短路情况下保护功率开关。
