Linear推出RF下变频混频器LTC5551

       此外，无源混频器需要高LO (本机振荡器) 驱动以达到声称的IIP3。LTC5551集成了仅需0dBm驱动电平的LO缓冲器，因此最大限度地减小了外部电路并降低了成本。由于在用户接收器中消除了大功率LO信号，所以LTC5551极大地减少了潜在和不想要的辐射，从而简化了滤波和RF屏蔽要求。

       LTC5551凭借其+18dBm的高1dB压缩点确保了稳健的无线电性能。RF和LO输入都集成了平衡-不平衡变换器，可进一步降低成本并减少外部组件，同时也简化了设计任务。该混频器由单一3.3V电源供电，消耗204mA电流，从而能以极低的功率提供高性能。如果需要，该混频器还可通过ISEL引脚提供控制的低功率模式。在这种模式时，电流消耗可降低30%，达到 142mA，代价是IIP3略受影响，降至+29.3dBm。

        对于暴露在强干扰源下的众多任务关键型高性能应用来说，这款混频器的上佳性能是理想的选择，例如：多载波GSM、4G LTE和LTE高级版多模式基站、点对点回程、军用通信、无线直放站、公共安全无线电、VHF/UHF/白频段广播接收机、雷达和航空电子。

      该混频器可方便地采用使能控制引脚关机。当停用时，该IC吸取100μA最大备用电流。该器件在500ns时间内接通和断开，适用于突发模式接收器。LTC5551规定在-40℃至105℃的外壳温度范围内工作。该混频器具有最小的外部电路，采用16引线4mm x 4mm QFN封装，可组成占板面积非常紧凑的解决方案。LTC5551的千片批购价为每片7.25美元，已开始批量供货。

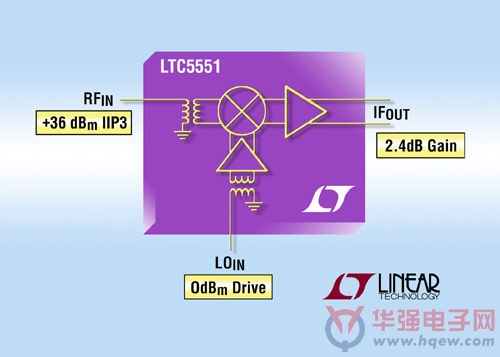

照片说明：LTC5551超高IIP3和高增益RF混频器

性能概要：LTC5551

●工作频率：300MHz至3.5GHz

●IIP3：+36dBm

●转换增益：2.4dB

●噪声指数 (NF)：9.7dB

●LO驱动电平：0dBm
