新型基站设施面临的雷击危险及防护建议
来源:电子工程专辑 作者:—— 时间:2013-09-22 10:07
电信世界正快速步入4G时代,但同时也为电信这些设计者提出了挑战。扩容的实现不完全依赖于价格昂贵、覆盖范围通常可dp 2公里的2G/3G宏蜂窝。这些基站通常安装在合理设计的基站塔中。相反,有越来越多的覆盖范围分別为200米和100米的微微蜂窝(通常应用于购物中心、医院、校园和办公楼)和毫微微蜂窝(通常应用于家庭和小型办公室)投入使用,它们的安装通常由最终点用户或楼宇管理人员完成。这些将数据传输至宽带网络,而不是移动通信网络。此外,回程节点的应用也更普遍,相关设备被安装在楼宇或水塔等建筑结构之上,面临着雷击威胁。这些节点被用于以低成本延伸元线骨干网,形成点到点架构。本文将解释上述各种类型设备可能面临的雷击危险,并提出相应的防护建议。
危险的性质
所有安装在户外的设备(以及部分安装在室内的设备)都面临雷击的危险,从而可能导致所有连接线路(包括电源线和数据线)出现浪涌。关于此类浪涌的现行规范包括GR-1089、IEC 61000-4-5、IEEEC62.41以及ITUK.44/20/21/56。
安装在室内的设备则可能受到人类或其他带电物体静电放电(ESD)的影响,这种ESD可进入数据线。IEC 61000-4-2提供了应用级ESD测试方法的相关建议。
微微蜂窝与相关基站控制器的回程连接通常经由以太网连接实现,如1000BaseT或10 GbE等。与此同时,微微蜂窝还可以直接与互联网连接,而无需借助基站控制器甚至是移动交换中心。而毫微微蜂窝亦可采用现有的互联网连接,如DSL或CATV调制解调器。
防护方法
交流电源线的雷击浪涌保护相当简单——利用高能量MOV(金属氧化物压敏电阻)或AK系列器件控制过电压即可,但必须与短路和过载保护的熔断器装置相结合。需谨记的一点是,MOV的寿命取决于其能够吸收的总能量,也就是说,应根据瞬态调整MOV的额定瞬态能量。MOV正确合理的选择,能最大限度地减少因浪涌保护器损坏而导致的设备故障。
对于直流电源线而言,TVS(瞬态电压抑制)二极管可提供低钳位电压值,最大限度减少对设备的电气应力。不同于其他传统的无源器件,TVS即便面临多个浪涌事件也不会出现磨损。
过电流保护可通过熔断器装置或可复位PTC实现。数据线可能面临雷击浪涌、与交流电源线的交互耦合,以及ESD的威胁。
这些线路承载的频率较电源输入更高,能够在一定的电压范围内工作,因此相应的防护需求也较电源输入应用更加复杂。
就HDSL线路而言,典型的防护方案包括一台采用GDT(气体放电管)处理最严重浪涌电流的主保护器,外加一对SIDACtor.(瞬态浪涌保护晶闸管),以进一步降低进入电路的浪涌能量。与此同时,一对熔断器的使用,可帮助客户达到电信标准中规定的电源故障要求。此外,在耦合变压器的第三位(即驱动器侧)放置SIDACtor或TVS SPA(矽保护阵列)也是常用方式之一。
如果使用ADSL线路,可采用单个GDT或SIDACtor提供保护,在需要电源故障保护的情况下,还应配备一个熔断器。在此类应用中,最好采用微电容SIDACtor以减少信号失真。如果电容值太高,可安装反并联连接的一对离散超快开关二极管(图1),将总电容降低至15pF,也可以采用内置上述二极管的SDP或SEP SIDACTOR系列。
类似的方法还可用于保护毫微微蜂窝、微微蜂窝以及回程设备中的以太网线路。对于安装在室内(但暴露在雷电和ESD环境下,如GR-1089)的线路,可通过在线路侧安装额定浪涌的TVS二极管阵列(必要情况下再加上熔断器)以及在第三位(耦合变压器的线路驱动器侧)安装超低电容二极管阵列来实现保护,如图2所示。
如果以太网线路安装在户外,就必须对其采取雷击瞬变保护措施。这种情况下的防护类似于室内应用,需采用专门设计的SDP和SEP系列等SIDACtor取代TVS二极管阵列。此外,还应在电路的驱动器侧安装TVS二极管阵列,以进一步降低系统经受的瞬态能量。

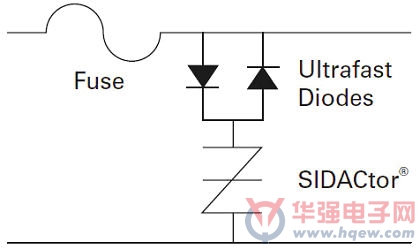

图1:ADSL线路保护可采用GDT或SIDACtor.再加上一个熔断器得以实现
图注:
Fuse:熔断器
Ultrafast Diodes:超快二极管
图2:用于建筑物之间的以太网线路可采用超快TVS二极管、熔断器,以及超低电容二极管阵列实现保护
图注:
Connector:连接器
Outside World:外界
Ethernet PHY:以太网PHY
