罗姆开发出业界首创搭载PFC控制功能的高效AC/DC转换器IC

罗姆开发出业界首创搭载PFC控制功能的高效AC/DC转换器IC

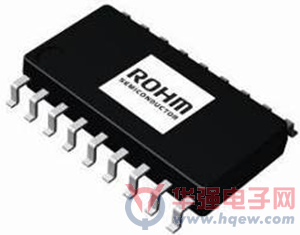

         日本知名半导体制造商ROHM（总部位于日本京都）面向TV和工业设备用电源等100W级别的中功率电子设备，开发出将PFC（功率因数改善）控制器与QR（准谐振）控制器一体化封装的高效AC/DC转换器IC“BM1C001F”。

        本产品在PFC控制器上同时搭载ON/OFF设定功能与PFC输出新控制方式，为业界首创※。而且，还实现了轻负载时的效率提升，大幅降低了设备的待机功耗。使用此款IC的电源电路，还可满足国际标准能源之星6.0所规定的水平。不仅如此，通过将两种控制器一体化封装，可减少零部件数量，因此，还有助于进一步实现电源的小型化。

        本IC已于2013年9月份开始出售样品（样品价格100日元），于2013年10月份开始投入量产。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后期工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾）。

      ※截至2013年11月29日据ROHM调查

        近年来，随着电力供应不足问题日益凸显，为实现设备节能，对于电源的高效化需求也日益高涨。而另一方面，75W以上的电子设备却存在着矛盾问题---为抑制对其他设备造成有害干扰的高次谐波，需要搭载PFC控制器，而搭载PFC控制器却会导致效率下降。

       另外，在以大型液晶TV为代表的100W级别的设备中，为减轻设计与评价负担，提高修理的便利性，电源朝着适配器化方向不断发展。但是，传统的搭载QR控制器的AC/DC转换器IC和分别使用PFC电路的电路结构，与电源的进一步节省空间需求趋势相悖，存在着PCB板面积增大的问题。

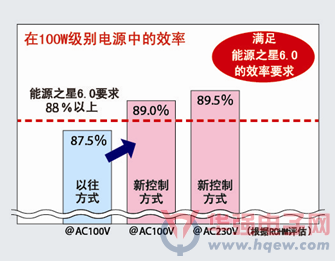

         此次，ROHM于业界首家在IC上搭载可自由设定PFC控制器ON/OFF的ON/OFF设定功能。不仅提高了轻负载时的转换效率，还有助于降低待机功耗。另外，在升压转换器方式的PFC控制器上搭载了ROHM独有的PFC输出新控制方式。因此，可大幅提升尤其是AC100V产品的效率。例如，在100W级别的电源中使用本IC产品时，效率在AC100V时为89.0％，在AC230V时为89.5％，满足国际标准能源之星 6.0所规定的88％以上的要求。

         不仅如此，通过优化布局，可将以往分别使用的PFC控制器与QR控制器一体化封装，与以往相比，零部件数量可减少约20％。

         ROHM充分发挥这些技术优势，拥有了从一次电源IC到DC/DC转换器IC的丰富的产品阵容，通过为客户提供整体解决方案，持续为系统整体的节能化而贡献力量。

       ＜特点＞

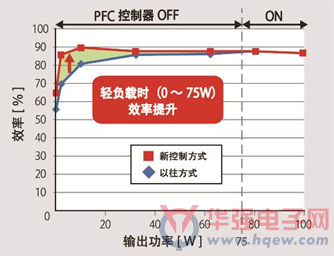

1．业界首家搭载PFC控制器ON/OFF设定功能，

成功提升轻负载时的转换效率并降低待机功耗

?  监测二次侧的负载功率，针对该功率对PFC控制器进行ON/OFF 控制，尤其有助于提升在无需PFC的负载范围（75W以下）的电 源转换效率。

?  在100W级别的电源中使用本IC产品时，待机功耗在AC100V时为85mW以下，在AC230V时为190mW以下，满足国际标准能源之星6.0所规定的210mW以下的要求。

 2．QR控制器与PFC控制器一体化封装，大大减少零部件数量

通过将PFC控制器与QR控制器一体化封装，可减少通用设计部分的零部件数量。与以往通过外置使用PFC电路的情况相比，成功减少了约20％的零部件数量。

 3．利用ROHM独有的PFC输出新控制方式，针对世界各国的AC输入电压均可实现更高效率

世界各国的AC电压的输入范围不同，以往的PFC IC的输出电压是恒定的，因此，在AC100V输入时，存在开关损耗增大的课题。

        本产品通过搭载PFC输出新控制方式，可输出适合AC输入电压的电压。例如，在100W级别的电源中，与AC100V、PFC输出固定的情况相比，预计转换效率可提升约1～2％。



＜产品路线图＞　　　　　　　　　　　　  ＜产品规格表＞

＜术语解说＞

?PFC（Power factor correction）控制器

为降低高次谐波电流，电源的功率因数接近1的控制器。在欧洲，已规定必须在75W以上的设备中使用，在日本也已几乎普及。

?QR（Quasi-Resonant）控制器

在需要中功率的设备中，转换效率比PWM控制器更高的控制器。利用谐振现象，还可降低电源噪声。

?高次谐波

针对基波频率，具有整数倍频率的电流或电压。
