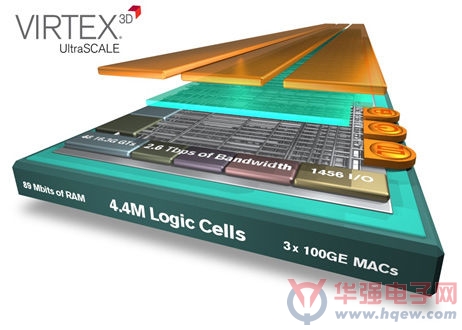

Xilinx打造具备440万个逻辑单元的Virtex UltraScale
Virtex UltraScale VU440为新一代生产和原型设计应用提供了5000万个ASIC等效门，树立了全新的行业标杆。20nm Virtex UltraScale器件还为400G MuxSAR、400G转发器和400G MAC-to Interlaken桥接器应用的单芯片实现方案提供了最高系统性能和带宽。
新思科技公司（Synopsys）IP和系统市场营销副总裁John Koeter指出：“新思科技全面集成的软/硬件HAPSFPGA原型设计系统已經采用了赛灵思6代器件。我们期待赛灵思Virtex UltraScale VU440功能与HAPS独特的系统功能相结合，将提升整体系统性能和容量，进而为早期软件开发、软/硬件集成以及SoC系统验证等提供更高的生产力。”
Virtex UltraScale系列新增了可重编程功能，为客户带来了全新高度的性能、系统集成度和带宽，而且ASIC级的架构让Virtex UltraScale VU440的可扩展性成为可能，支持新一代布线方案，提供类似于ASIC的时钟和电源管理功能，消除互联瓶颈并能确保关键路径的最佳化，从而能实现高达90%的利用率。除了关键架构模块（如更宽的乘法器、高速存储器级联、33G功能收发器、新增业界领先的集成式100Gbps以太网MAC和150Gb/s Interlaken IP核）的重大进步之外，上述器件还能利用全线速率下的智能处理功能实现数百Gb/s级系统性能。
ARM公司硬件加速技术总监Spencer Saunders指出：“ARM 已经用了以前好几代Virtex FPGA为我们的IP进行验证。 UltraScale架构创新与Vivado相结合，可实现比以往更高的利用率和性能。Virtex UltraScale提供了巨大逻辑门容量、出色的串行带宽以及优异的输入输出引脚，是我们快速开发新一代IP产品的理想选择。”
第二代堆叠硅片互联(SSI)技术对Virtex UltraScale VU440实现业界最高带宽和容量起着重要作用。第二代SSI技术建立在台积公司(TSMC) CoWoS制造技术之上，将芯片间带宽提高了5倍，在整个切片边界采用统一时钟架构，能为设计人员提供虚拟单芯片的设计体验。利用其SSI技术，赛灵思能够提供比其他竞争产品大2到4倍的业界最大容量器件，并持续超越摩尔定律的发展速度。赛灵思于2011年在其Virtex-7 2000T器件中首次采用SSI技术，该产品也是当时全球容量最大的器件，共采用68亿个晶体管，为客户提供了前所未有的200万个逻辑单元（即2000万个ASIC等效门）。
赛灵思的UltraScale器件采用业界独一无二的ASIC级可编程架构，具有ASIC级的优势，能从20nm平面扩展到16nm FinFET技术，以及从单芯片扩展到3D IC。通过结合采用台积公司的尖端技术、协同优化的Vivado ASIC增强型设计套件以及近期推出的UltraFast设计方法，赛灵思可实现的系统级性能和集成度是同类竞争产品的1.5倍乃至2倍，达到超越竞争市场一到两年的领先一代优势。
供货情况
赛灵思UltraScale器件得到Vivado Design Suite 2013.4版本的支持，详细的产品技术文档，敬请参阅china、xilinx、com/virtex-ultrascale、如需了解有关UltraScale架构的更多信息，敬请访问以下网址：china、xilinx、com/ultrascale、Virtex UltraScale器件预计将于2014年上半年正式供货。
