大联大控股凯悌围绕机顶盒应用，推出众多解决方案

         大联大控股宣布，其旗下凯悌推出机顶盒解决方案，满足各种需求：例如 USB、ESD、EMI、IRM…等，其中包括Alcor Micro（安国）的机顶盒USB Device解决方案、AME（安茂微电子）的机顶盒 （Set Top Box）电源管理解决方案、AMOTech 的机顶盒的ESD / EMI全系列解决方案、Etron（钰创科技）的机顶盒  Buffer Memory解决方案、EUTech（德信科技）的机顶盒 电源管理解决方案、EVERLIGHT（亿光电子）的机顶盒Infrared Receiver Module （IRM）解决红外线遥控方案、iDESYN（益力半导体）推出的Set Top Box电源管理解决方案、MIRA（智丰电子）推出的DRAM Memory解决方案、Nuvoton（新唐科技）推出机顶盒解决方案、PDC（信昌电子陶瓷）推出的机顶盒高压MLCC、电感、ESD、TVS解决方案、SiTime推出的机顶盒MEMS oscillator解决方案、TROQ（创捷电子）和TST（台湾嘉硕）分别推出各自的机顶盒Crystal解决方案，以及ViKing推出电阻、电感的解决方案等。这次机顶盒系列解决方案的推出，再次展现了大联大为客户提供一站式采购和增值服务的强大能力。

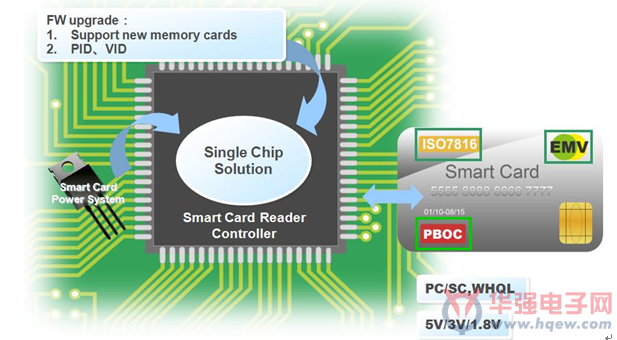

         Alcor Micro（安国）推出 New USB Device AU9560解决Smart Card Reader Controller方案：

        AU9560是一个高整合单芯片USB智能卡读卡控制器,可实现低成本与高效率的智能卡读卡器。其特点包括：使用随身碟或记忆卡做影音档案的储存或播放；机顶盒设备的软件更新，安国提供的解决方案（USB HUB & Card Reader），给客户有更多选择机会。

      其解决方案中包括：

一、HUB Controller：AU6254、AU6256、AU9254

二、Multi-LUN Flash CR Controller Feature Comparison：AU6472、AU6476

三、Single LUN Multi Flash CR Controller Feature Comparison：AU6336、AU6431、AU6433、AU6435、AU6437、AU6466

四、Value Added Flash CR Controller：AU6350-AL、AU6350-GL

       AME（安茂微电子）推出机顶盒（Set Top Box）电源管理解决方案：

       1、AME5268-3A, 28V, 340KHz Synchronous Step-Down Converter：

       2、AME5250- 1A, 1.5MHz Synchronous Step-Down Converter with PFM

      3、AME5248/5248A 1.5MHz, 600mA Synchronous Buck Converter

       4、AME5252 Dual Synchronous, 600mA, 1.5MHz Step-Down DC/DC Converter

        5、DDR Bus Termination Regulator：AME9172M

       6、Low Dropout Voltage Regulator：AME8818、AME8822

       7、Voltage Detector：AME8550 Voltage Detector

        8、MicropowerμP Watch Dog Timer：AME8510/8520/8530

        AMOTech 推出机顶盒（Set Top Box）的ESD / EMI全系列解决方案：

        ESD 解决方案：

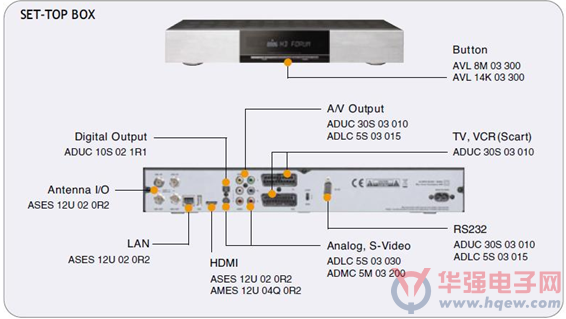

       一、USB3.0,USB2.0 / eSATA2,eSATA3 / LAN / Antenna I/O AMOTECH ESD solution：
1、产品名称 AIES12U 02 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 0.2pF
3、产品特性 ESD protection with very high speed interface.

       二、HDMI AMOTECH ESD solution ：
1、产品名称 AIES 12U 02 0R2 / AMES 12U 04Q 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 0.2pF
3、产品特性 ESD protection with very high speed interface.

       三、Digital Output AMOTECH ESD solution ：
1、产品名称 ADUC 10S 02 1R1 /AMES 12U 04Q 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 1.1pF
3、产品特性 Ultra Low capacitance Chip Varistor .

       四、A/V Output / TV,VCR(Scart) / RS232 AMOTECH ESD solution ：
1、产品名称 ADUC 30S 03 010
2、产品规格 0603, Contact discharge 8KV, Air discharge 15KV, pF
3、产品特性 Ultra Low capacitance Chip Varistor .

        EMI 解决方案：

        一、USB2.0 Amotech EMI solution (CMF)
1、产品名称 ACFL 1A 2M 900E
2、产品规格 0504
3、产品特性 EMI solution for high speed differential transmission (Mbps)

      二、USB3.0 / HDMI Amotech EMI solution (CMF)
1、产品名称 ACFT 4A2G 120 E

2、产品规格 0804,
3、产品特性 EMI solution for high speed differential transmission (Gbps)

        Amotech提供绝佳的静电保护措施，除了RGB / D-SUB的一般影像传输之外，在HDMI、USB 2.0、USB 3.0的部份亦提供包括Single type与Array type的对策，最高速度可支持到8G bps，并且不造成数据失真。

       ASES12U020R2 1ch
ESD保护组件可用于高速传输的接口，如USB2.0, USB3.0, eSATA2, eSATA3, HDMI1.3 HDMI1.4等

      AMES12U04Q0R2 4ch
ESD保护组件可用于高速传输的接口 HDMI.

         Amotech提供绝佳的差分信号线的EMI防护措施: Common Mode Filter （CMF）for  USB, HDMI。

       Etron（钰创科技）推出机顶盒（Set Top Box）Buffer Memory解决方案：

       Etron Buffer DRAM Strategy：

        一、Focus on Consumer Field Memory Density :

          SDRAM:       16Mb~256Mb SDR;

          DDR DRAM:   64Mb~256Mb DDR’

 DDR2 DRAM:  128Mb~1Gb DDR2

         二、Speed : Up to 200MHz for SDR, 200MHz for DDR1, 400MHz for DDR2
三、x16 / x32 I/O available

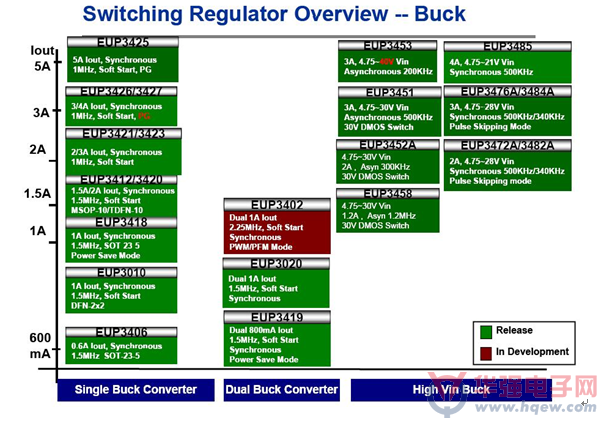

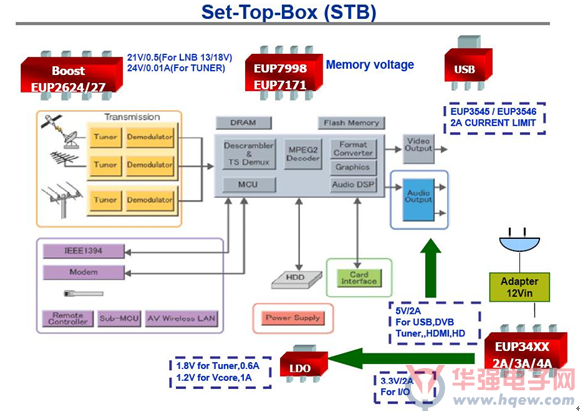

        EUTech（德信科技）推出机顶盒（Set Top Box）电源管理解决方案：

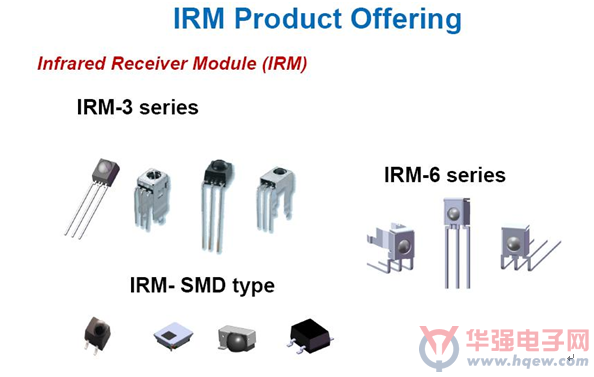

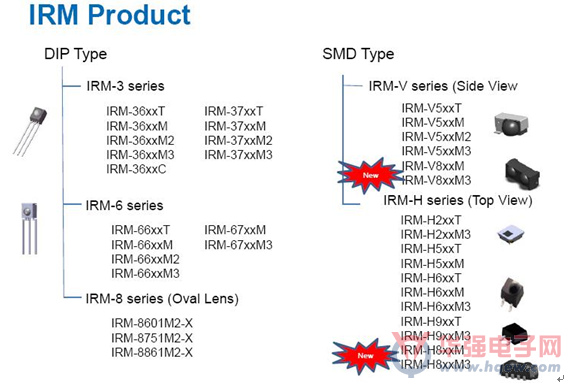

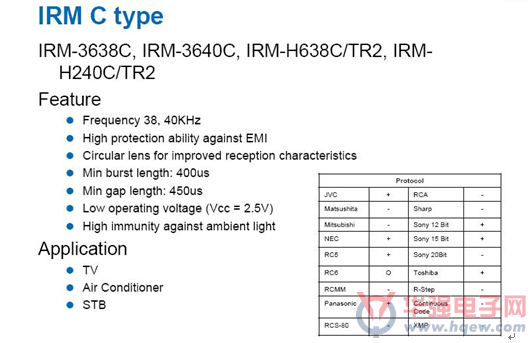

EVERLIGHT（亿光电子）推出Infrared Receiver Module（IRM）解决红外线遥控方案：

iDESYN（益力半导体）推出Set Top Box电源管理解决方案：

HV DC-DC Synchronous BUCK Converter：

iD8823/iD8825  2A/3A,23V,400kHz, Synchronous Buck Converter

         iD8823/iD8825产品为2A/3A的脉波宽度调变同步降压直流-直流转换器（PWM Synchronous Buck DC-DC Converter），可操作于输入电压范围由4.75V至23V，且提供可调变之输出电压由0.925V至20V，除了可承受电源供应器的突波高电压外，也可直接由电源端转出如1.8V的低电压。在同步的电路架构及MOSFET的导通电阻设计为100mΩ，更使得最高效率可以达到95%，除此之外电路稳定度补偿为外部使用电阻串联电容来调整，让使用者可以选用的电感和电容灵活度增加，如选用体积较小的陶瓷电容，更可使得产品的体积更小，更具竞争力。可由外部电容器设定的输出电压软起动（Programmable Soft-Start），可以降低输入端的涌入电流（Inrush Current）。在其保护功能上，设计了周期峯波过电流保护（Cycle-by- Cycle Over Current Protection），短路过电流保护（Shot Circuit Protection），输入低电压关闭（Input Under Voltage Lockout），过温度保护（Over Temperature Protection），以提供Set Top Box稳定、安全、可靠的电源。

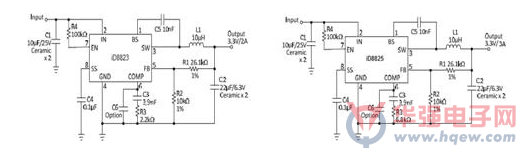

 iD8823/iD8825 Application Circuit

HV DC-DC Asynchronous BUCK Converter：

iD8801 2A, 25V,450kHz, Asynchronous Buck Converter

         iD8801产品为2A的脉波宽度调变异步降压直流-直流转换器(PWM Asynchronous Buck DC-DC Converter)，可操作于输入电压范围由4.75V至25V，且提供可调节的输出电压由1.22V至21V，较iD8823/iD8825有更高的输入电压范围，让用户对电源供应器的突波高电压更有保障。其MOSFET导通电阻设计为220mΩ，使得最高效率可以达到95%。电流模式的控制回路使得补偿更为简单容易，并有较快速的瞬时反应回馈(Transient Response)。当IC进入关机模式(shut down), 其静秏电流值仅为25μA。在其保护功能上，设计了周期峯波过电流保护(Cycle-by- Cycle Over Current Protection) ，短路过电流保护(Shot Circuit Protection)，过温度保护(Over Temperature Protection)，以提供Set Top Box稳定丶安全丶可靠的电源。

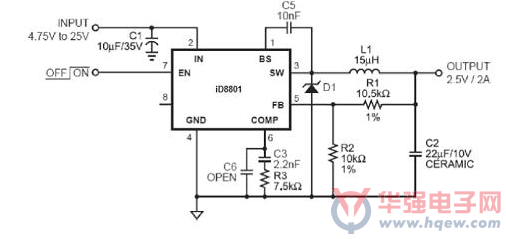

iD8801 Application Circuit

      MIRA（智丰电子）推出DRAM Memory解决方案：

    Mira产品依不同STB方案（如: ALI ,MTK ,Sunplus ,Realtek……等）,可搭配：

        一、DRAM部分：

1、SDRAM—4M*16 SD, 8M*16 SD, 16M*16 SD

2、DDR1 SDRAM -- 16M*16 DDR1 ,32M*16 DDR1

3、DDR2 SDRAM -- 32M*16 DDR2 ,64M*16 DDR2

4、DDR3 SDRAM -- 64M*16 DDR3 ,128M*16 DDR3 ,256M*16 DDR3 ,128M*8 DDR3 ,256M*8 DDR3 , 512M*8 DDR3

        二、Nand Flash部分:

1、1G SLC Nand Flash

2、2G SLC Nand Flash

3、4G SLC Nand Flash

4、8G SLC Nand Flash

5、16G MLC Nand Flash

         Nuvoton（新唐科技） 推出机顶盒XXX解决方案：

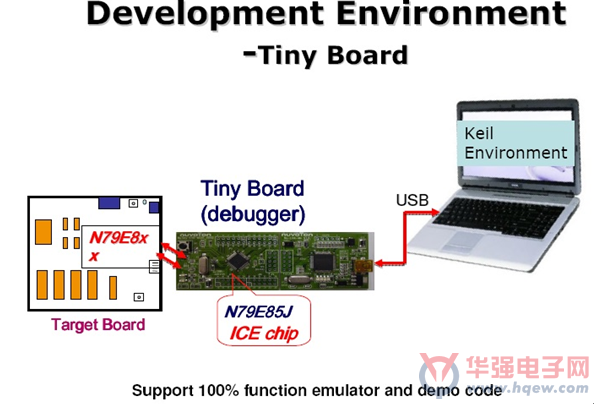

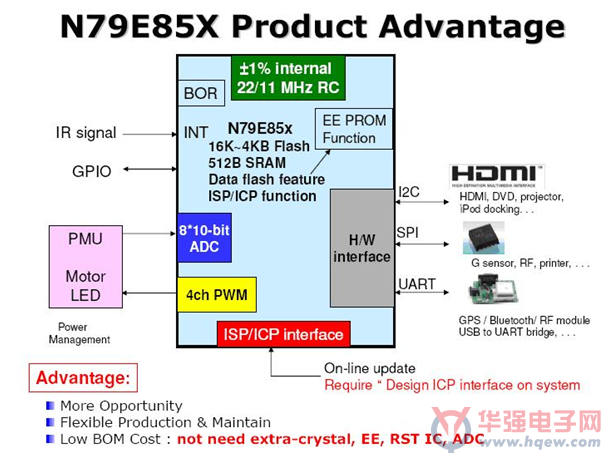

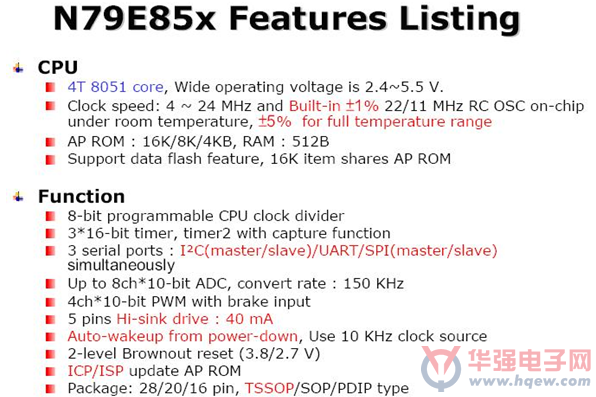

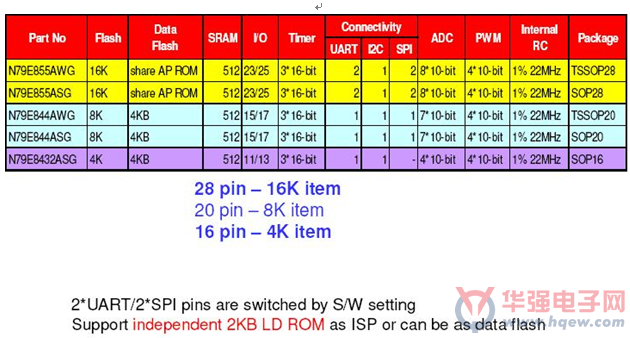

Nuvoton LPC Applicate in STB product---N79E85X系列

PDC（信昌电子陶瓷）推出高压MLCC、电感、ESD、TVS解决方案：

         一、高压MLCC解决方案：

1、FV-PDC FV Series

2、FP Medium Voltage Series 100V ~ 630V

3、FP High Voltage Series 1KV ~ 3KV

4、FK/FH Safety Certified Capacitor Series(X1Y2 and X2Y3)

        二、电感解决方案：

       1、功率电感解决方案：

( 1 )、CSMxxx Series

( 2 )、CF252018 Series

      2、Common mode choke解决方案：SCM2012F Series

        SiTime推出MEMS oscillator解决方案：

 Sigma Design 8653/8652- (25MHz oscillator)

芯盛- (10MHz oscillator)

         TROQ（创捷电子）推出Crystal解决方案：

TROQ的产品,应用至STB,
1、以HC-49US &HC-49US(SMD)的包装,
2、其频点是27MHz & 28.8MHz为主
3、误差值+/-30ppm,CL值15PF , 16PF , 18PF & 20PF,依客户选择
4、温度要求-20~+70度C

TST（台湾嘉硕）推出Crystal解决方案：

TST SAW Business Unit

Products & Technology

STB Application

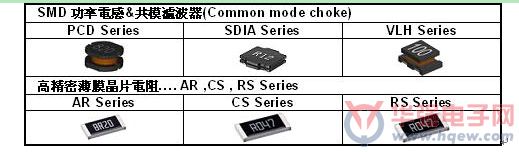

ViKing推出电阻、电感的解决方案：

Winbond (华邦电子)推出Memory最佳解决方案：

Winbond Specialty DRAM Strategy：

Focus on Non-PC Main Memory
Density : 16~256M SDR, 64~256M DDR, 128M~1G DDR2
Speed : Up to 200MHz for SDR, 250MHz for DDR1, 533MHz for DDR2
I-temp Support with all 65nm SDR/DDR products
x16 / x32 ; 1.8V support for SDR/DDR

Winbond Flash Memory Strategy：

Wide range of SpiFlash? Memories (1Mb to 128Mb)
Superior features, Industry’s highest performance
First to introduce Dual and Quad Serial Flash
Complimentary Parallel Flash Memories
Spansion compatible (32Mb & 128Mb)

SpiFlash? W25Q Quad-SPI Family：
Dual-SPI and Quad-SPI
Uniform 4KB, 32KB & 64KB erase
Industry’s Highest Performance
80MHz clock, 320MHz equiv. with Quad-SPI (40MB/S)

New SpiFlash? W25Q “B” Series：
W25Q16B and W25Q64B are first in a family of 1M to 128M-bit
Performance: 104MHz Quad-SPI is industry highest
Voltage Options: 3.3V, 2.5V and 1.8V operation

W19B Parallel Flash Family：

128Mb & 64Mb Densities
2.7~3.6 Volt, x8/x16
70 ns Access Time
Single Bank Architecture
Top or Bottom Boot Block
48-Pin TSOP (12x20mm) Package
