机顶盒(STB)是一种连接到宽带通信链路(如 DSL、有线网络等)并在电视屏幕上提供输出影像的电子设备。它不仅可用于接收/解码数字电视广播，还可通过电视实现因特网接入等功能。TI 长期致力于为视频市场提供专业技术与各种高性能产品。TI 综合而全面的解决方案能充分满足整个视频链的
需求，涵盖视频内容的原始捕获到最终欣赏体验的全过程。TI 提供多种 IP STB 解决方案，支持包括编码与解码流媒体、转码(从一种格式转换为另一种格式)以及流媒体速率转换(在高低比特率之间改变)在内的高级处理功能，能满足多种系统级需求，支持各种压缩、解压缩、加密以及流媒体分组与传输要求。

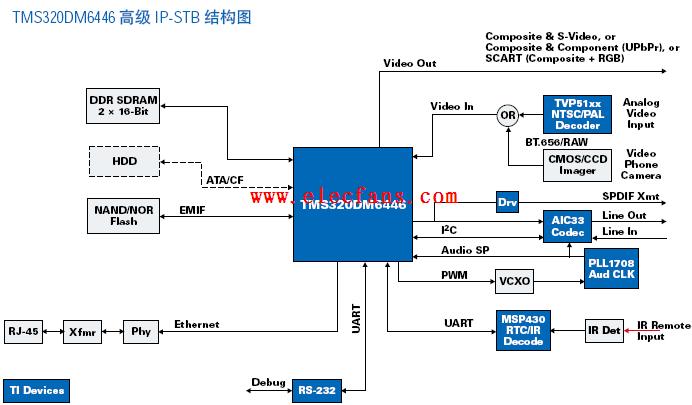

TMS320DM6446 高级 IP-STB 结构图

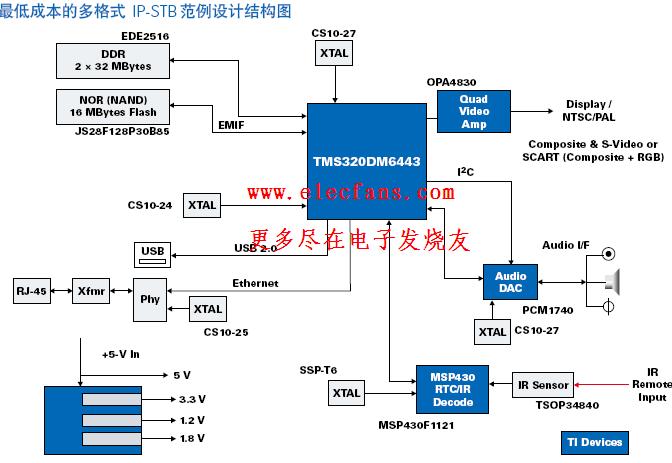

最低成本的多格式 IP-STB 范例设计结构图

音频 DAC PCM1770   PCM1754 32
降压控制器  TPS51020   TPS40190  降压转换器 TPS5430 4
时钟缓冲器 CDCV304  DSP TMS320DM6443   LDO TPS73218  TPS76801
电平转换器 PCA9306  SN74AVC20T245 RF CC25x0 CC243x –RTC/IR 解码 MSP430
温度传感器 TMP300 TMP100
视频放大器 THS73x3 THS7315 OPA360  OPA361  OPA4830  OPAy830
