意法半导体的最新STM32超低功耗微控制器为注重低能耗的应用设计提供业内最好的解决方案

意法半导体的最新STM32超低功耗微控制器为注重低能耗的应用设计提供业内最好的解决方案

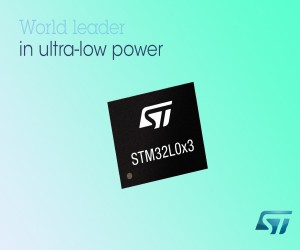

　　近日，意法半导体最新的STM32L0微控制器已经完全通过相关认证测试，并在公司及指定经销商处接受订货。新系列STM32微控制器让客户能够取得前所未有的低功耗，整合高能效的ARM? Cortex?-M0+内核、优化架构、电源管理模式、超低功耗外设、支持节能型USB功能、独有的超低功耗制造工艺。

　　STM32L0将运行模式功耗降至87μA/MHz，当保留RAM全部数据时，停止模式功耗为440nA，并集成低功耗定时器，快速唤醒时间达到3.5μs，让应用设计人员能够充分利用不同的低功耗模式。设计人员使用STM32L0系列产品可开发出电池续航能力一流且外观设计纤薄的计算机外设、健康监视器/跟踪器、工业传感器和智能家居产品。其它品牌产品的功耗随着温度升高而快速增加，而意法半导体独有制造工艺在很宽的温度范围内保持稳定的低功耗，使该系列产品在125°C时创下世界最小的功耗记录。STM32L0系列还集成了世界功耗最低的模数转换器(ADC)。在每秒100k次采样率下，片上集成的12位模数转换器的功耗仅为48μA，内置硬件过采样功能将模数转换器分辨率提高到16位。

　　该系列共有30余款基本型入门级产品，除入门级配置外，还提供带USB接口和可选LCD控制器(最大8x28)的型号。全速USB模块支持无外部晶振运行、USB充电检测(BCD)和链路层功耗管理(LPM)。

　　增强型STM32CubeMX设计工具新增功耗计算器，支持STM32L0系列产品，帮助新产品用户达到超低功耗目标。STM32CubeMX可加快启动代码生成，简化应用设计在不同STM32产品之间移植。预计今年意法半导体还将推出一款新的STM32L0 Nucleo电路板，提供Morpho和Arduino兼容接口，完全支持mbed、org标准。

　　意法半导体还将进一步扩展STM32L0开放生态系统，推出一个电路板上安装一个ePaper显示器以及线性电容触摸传感器和自检测量系统的探索套件，让用户能够测量实时功耗。STM32L0探索套件预计也将于2014年上市。STM32L0 Nucleo电路板和探索套件都将集成一个ST-Link/V2硬件调试器。

　　意法半导体还将提供运行在Nucleo评估板和探索套件上的优化的STM32L0微控制器专用例程代码，进一步帮助设计人员实现最低功耗的目标。
