具备仪表级准确度的系统监视器用来测量相对湿度

具备仪表级准确度的系统监视器用来测量相对湿度

　　在用于系统监视器应用时，LTC2991用来测量大型电路板上的电源电压、电流和温度。当用价值一美分的MMBT3904晶体管作为温度传感器时，该器件还能提供±1℃的准确度，从而使其非常适用于很多仪表应用。温度是测量最多的物理参数，而且传感器选择随着准确度要求、耐用性、成本以及与所测量介质兼容性的不同而不同。价格便宜的NPN晶体管非常适用于要求一次性传感器或那些需要大量传感器的应用。

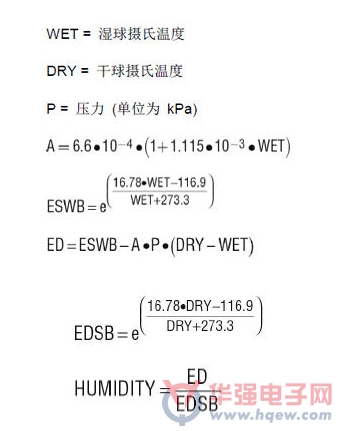

　　干湿计是一类湿度表，是一种测量相对湿度的装置。干湿计采用两个温度计，一个干 (干球)，而另一个则用浸透蒸馏水的布覆盖温度计 (湿球)。可用风扇或者靠摆动干湿计 (如同“悬挂式湿度计”一样) 使空气经过两个温度计。然后，根据干球和湿球温度，用配有湿度计算图的查找表计算湿度。或者，有一些方程可用来计算湿度。以下方程就是用来测试该电路。

　　图1显示了基于LTC2991的干湿计。两个晶体管连接到适当的LTC2991输入时，提供湿球和干球温度读数。

图1：采用LTC2991构成的简单干湿计

　　上述方程包括大气压力这个变量，这里该变量的值通过Novasensor NPP301-100气压传感器确定，通过为差分输入而配置的信道X测量该传感器。在100kPa气压时(海平面压力大约为 101.325kPa)，满标度输出为每伏激励电压20mV。

　　LTC2991还可测量自己的电源电压 (在这个电路中，该电压就是用来激励压力传感器的电源轨)。因此，很容易从压力传感器计算成比例的结果，从而消除了激励电压造成的误差。
