具高级输入和负载保护功能的10A μModule降压型稳压器
来源:华强电子网 作者:------ 时间:2014-07-07 11:03
输入过压和欠压保护
LTM4641具有输入欠压和过压保护功能,其跳变门限可由用户设定。请参阅图2。
UVLO引脚直接将信号馈入一个比较器的反相输入,其跳变门限为0.5V。当UVLO引脚电压降至低于0.5V时,开关动作被禁止;当UVLO引脚电压超过0.5V时,可恢复执行开关动作。IOVRETRY和OVLO引脚各自直接将信号馈入跳变门限为0.5V之比较器的同相输入端。当IOVRETRY引脚电压超过0.5V时,开关动作被禁止;当IOVRETRY引脚电压降至0.5V以下时,开关动作可恢复。当OVLO引脚电压超过0.5V时,开关动作被禁止;而当OVLO引脚电压随后降至低于0.5V时,开关动作则要到锁存器被复位之后才能恢复。这三个引脚为定制LTM4641的运行方式提供了附加的灵活性。

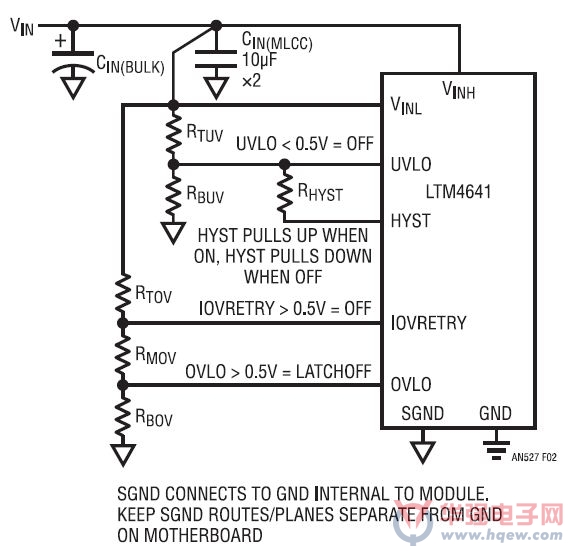

图2:用于设定输入UVLO、IOVRETRY和OVLO门限的电路
效率
图3示出了当采用12V的典型输入电压时LTM4641的效率曲线(针对图1所示的电路)。尽管内置了所有这些保护电路,LTM4641仍能实现高效率。

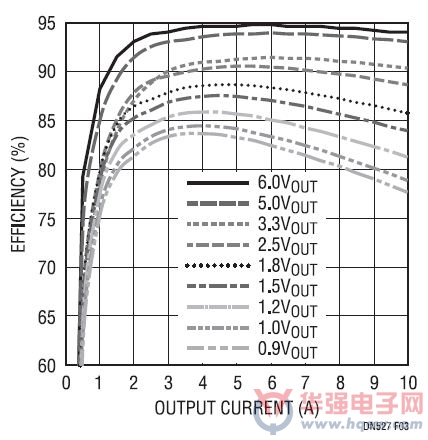

图3:LTM4641的效率曲线
结论
LTM4641 μModule稳压器可监察输入电压、输出电压和温度状况。该器件能够提供全面的电气和热保护功能,从而避免处理器、ASIC和高端FPGA等负载遭受过大电压应力而受损。
