基于LabVIEW的无线自动测控系统设计与实现
来源:华强电子网 作者:------ 时间:2014-07-14 13:54
针对弹药爆炸现场爆压测量难的问题,采用LabVIEW为工具设计了一套无线自动测控系统,主要由传感器网络节点、无线中继站AP和上位机三部分组成。测控系统以LabVIEW为主控软件,利用图形化编程语言和模块化设计实现了对无线传感器网络节点的控制、实验数据的读取、存储和分析。通过系统验证和测试表明,该系统具有数据采集、无线传输和远程控制的能力,完全能够胜任恶劣环境下爆炸现场爆压测量的重任。
在弹药的设计过程中需要知道弹药爆炸时的相关数据参数,而传统仪器设备却很难满足这些科学实验的需求,特别是对人类无法生存的恶劣实验现场,实验数据的获取就更加困难,开发新的仪器设备不仅存在开发周期长和测试效率低的问题,还大大增加了测试成本。美国国家仪器有限公司NI提出的虚拟仪器技术很好地解决了以上问题,推出的图形化编程语言LabVIEW提供了很多外观与传统仪器类似的控件,采用数据流编程图形化方式非常容易实现程序界面设计、编写代码和功能实现,被广泛应用于航空、汽车、通信和过程控制等领域。利用LabVIEW设计的无线测控系统实现了对爆炸现场爆压测量,解决了开发成本高、测试效率低和系统开发时间长等几个关键问题,同时系统还具备数据采集、远程控制和数据分析等功能。
1 系统总体结构设计
基于LabVIEW的无线测控系统主要由传感器网络节点、无线中继站和上位机三部分组成,总体结构图如图1所示。系统传感器网络节点主要完成数据的采集和存储,并将采集的数据导入ARM处理器,由ARM处理器控制将数据由无线Wi-Fi无线模块发送给中继站。为了保证本测控系统适应无线远距离传输,选用无线AP作为中继站保证数据的正确可靠的远距离传输。在接收端中继将接收到的数据通过无线网口传回上位机,上位机由基于LabVIEW的测控软件对数据进行读取、处理、显示、存储和分析等相关操作。

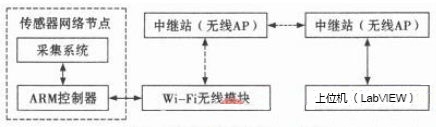

图1 无线测控系统总体结构
无线测控系统在工作时首先在上位机LabVIEW软件的控制下进行自检,待自检完成后,通过LabVIEW软件对传感器网络节点中的采集系统进行相关参数设置,然后让传感器网络节点处于待触发状态。当弹药爆炸时就会触发传感器网络节点使得采集系统自动把相关信号采集并存储下来。当传感器网络节点收到上位机发出的读数命令时,传感器网络节点中的ARM处理器会把采集系统中存储的数据读出并发给Wi—Fi无线模块,由其把数据通过中继站传回上位机。最后装在上位机上的LabVIEW软件完成数据的读取、合并和存储,并能根据需要对读回的数据作滤波和频谱分析等相关的信号处理工作。
