R&S率先推出24端口向量网络分析仪

来源: 作者:------- 时间:2014-08-04 08:55

分析仪 24端口

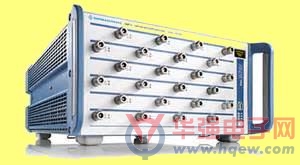

  罗德史瓦兹(Rohde & Schwarz;R&S)率先推出整合了24 个测试埠的 R&S ZNBT 向量网络分析仪,用户可通过过多个测试端口同时进行组件特性量测;通过多个待测物的平行量测,使产线可以大幅提高产出效率;R&S ZNBT 每埠皆为独立的测试埠,因此其RF 效能皆能与一般的2 端口网络分析仪匹敌。

  R&S ZNBT 为R&S多端口网络分析仪解决方案的全新组合,支持频率范围为9kHz~8.5GHz,标准机种配备了4个测试埠,并可因应测试需求扩充至 24 个测试埠,特别适用于主被动多端口组件的研发及量产使用,如多频手机等前端模块。

  当配备了24个测试埠时,R&S ZNBT 可以直接测试24埠待测物的所有 S 参数 ( 24x24,即576个S参数),且不需要搭配额外的开关切换矩阵,因此相较于传统的切换矩阵多端口测试系统更具效率,R&S ZNBT 一次测完 576 个 S 参数、201 个扫描点仅需260毫秒,此机种与 R&S ZNB 搭配 R&S ZN-Z84 切换矩阵的解决方案相较测试速度快上10倍之多,后者执行相同测试则需近2.7秒;此外,R&S ZNBT 提供平行测试模式,单机即可进行多个待测物的平行量测,大幅提高生产测试效率。

  传统的切换矩阵方案通常会带来额外的损耗,并降低整个系统的动态范围,而 R&S ZNBT 则没有这些问题,其输出埠可达130 dB的动态范围、13 dBm的高输出功率准位及低轨迹噪声,R&S ZNBT 多端口量测解决方案将带来高度的稳定性及精确度。

  由于 R&S ZNBT 无配备显示屏幕,因此可大幅节省产线的空间,当然亦可外接键盘、鼠标及显示器搭配使用;其作业接口与 R&S ZNB 一样具备直觉式的图形化作业接口,所有功能只需要 3 个步骤内即可完成;对于复杂的多端口测试,所有作业的复杂度就如同 2 埠测试一般,R&S 亦提供多埠自动校准套件可大幅缩短校准时间,并减少校准过程中的复杂配线过程。
