大联大世平集团推出基于Fairchild、ON Semi、TI的快速充电解决方案

大联大世平集团推出基于Fairchild、ON Semi、TI的快速充电解决方案

　　2014年10月9日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下世平推出基于Fairchild FAN501 + FAN6230、ON Semi NCP1247 + NCP4303、TI UCC28740 + UCC24610的5V/5A 25W 快速充电解决方案。

　　随着手机的屏幕越来越大，处理器的性能越来越强并升级多核。为保证续航，手机的电池容量也变大，这样造成充电时间不可避免的变长。如何缩短充电时间已成为手机应用的一大瓶颈。为此，大联大世平集团推出 Fairchild、ON、TI 快速充电解决方案，能够在短暂的时间内有效提升充电效率。

　　根据OPPO 的官方数据，其Find 7只需要 30 分钟即可将电量从 0 充到 75%，充电5分钟就可以让Find 7保持通话2个小时。另外，高通表示其未来平台都将具有快充功能。与此同时，MTK 也发布了省时高达50% 的快充协议 Pump Express。

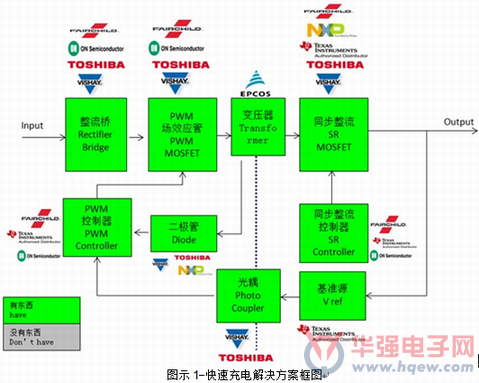

　　大联大世平集团此次推出以下快速充电解决方案(依主芯片厂牌字母排序)：

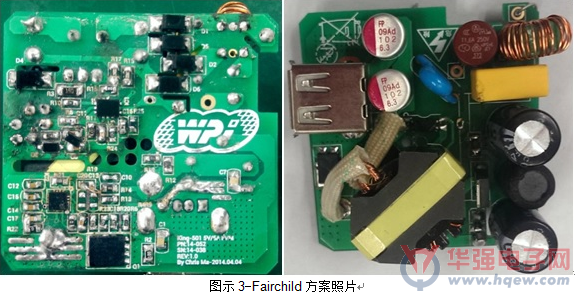

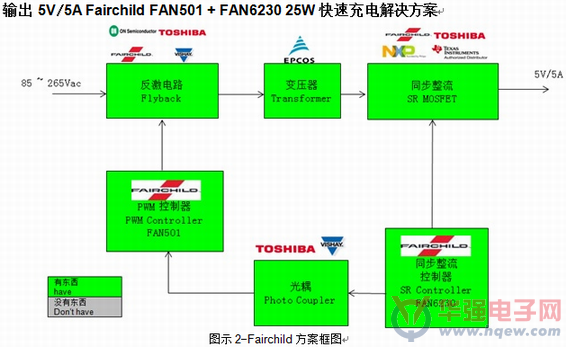

　　方案特点

　　· 输出短路保护

　　· 毫瓦节省技术提供超低的待机功耗，很容易满足“能源之星 V5.0”

　　· 恒压控制时，根据输入电压，有两段固定的 PWM 工作频率 140kHz/85kHz

　　· 高压启动

　　· 断续和连续工作模式实现恒流控制，无需次级反馈电路

　　· 在连续工作模式有较高的功率密度和转换效率

　　· 调频减少 EMI 噪声

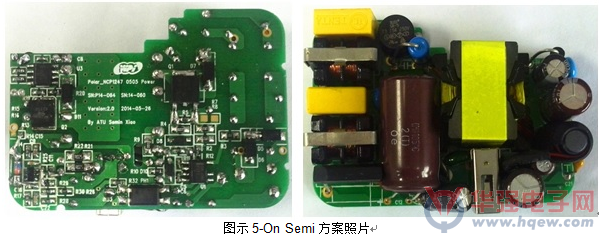

　　输出5V/5A ON NCP1247 + NCP4303 25W快速充电解决方案

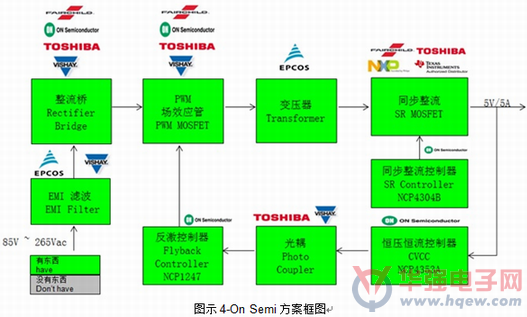

　　1. 方案框图

　　方案特点

　　· 通过频率反走和跳周期模式，减少待机功耗

　　· 可通过光耦触发低功耗关闭模式

　　· 无损过功率补偿

　　· 基于定时器的过功率保护

　　· 输出短路保护

　　· 动态自供电的高压启动

　　· 欠压监测功能

　　· 有源 X2 电容放电

　　· 严重故障时闩锁

　　· 自动恢复或闩锁选择的过流保护

　　· 空载待机能耗 < 30 mW

　　· 可调功率过载保护

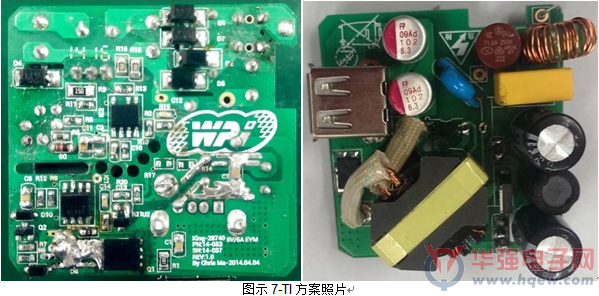

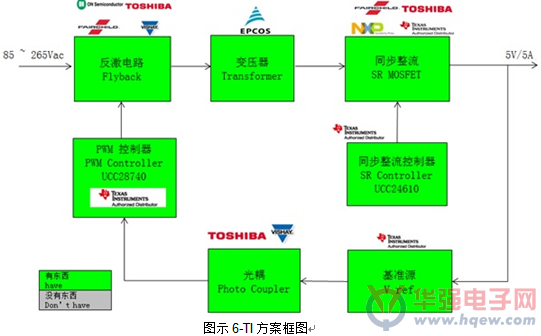

　　输出5V/5A TI UCC28740 + UCC24610 25W快速充电解决方案

　　方案特点

　　· 少于 10mW 无负载功耗能力

　　· 针对恒定电压 (CV) 的光耦合反馈，和针对恒定电流 (CC) 的初级侧调节 (PSR)

　　· 在线路和负载上实现 ±1% 电压调节和 ±5% 电流调节

　　· 700V 启动开关

　　· 100kHz 最大开关频率可实现高功率密度充电器设计

　　· 针对最高总体效率的谐振环谷值开关运行

　　· 简化电磁干扰 (EMI) 兼容性的频率抖动

　　· 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出

　　· 过压、低线路和过流保护功能
