大联大品佳集团推出基于Infineon的LED调光室内照明方案
来源:华强电子网 作者:------- 时间:2014-11-17 10:41
2014年11月13日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下品佳推出基于Infineon ICL8002G的LED调光室内照明方案。
大联大品佳代理的英飞凌的ICL8002G的高能效可调光LED驱动系统具备业界一流的能效、精确稳定的PWM调光和高集成度,外围器件少。通过轻松扩展,该方案可支持不同类型的调光,如三端双向可控硅开关调光、1-10V调光以及数字可寻址照明接口(DALI)调光等,是符合LED照明设计要求的灵活选项。优于当前相关规范的要求,可满足未来更加严格的规范要求。
方案简介
英飞凌可调光LED照明驱动芯片ICL8002G,离线式准谐振高效率PWM控制器,适用于反激式隔离和降压式非隔离架构方案设计。现有12W可调光降压式非隔离演示方案,具有低成本、体积小、高效率、高功率因数等特性。
主要优势特点
? 调光器兼容性高,无闪烁,调光曲线平滑
? 非隔离拓扑设计,输入电压Vs = 120VAC
? 高效率> 85%
? 低方案成本
? 高功率因数> 0.95
? 体积小(12W方案尺寸40x20x25mm)
? 集成完整保护功能
? 高压启动供电及数字式软启动

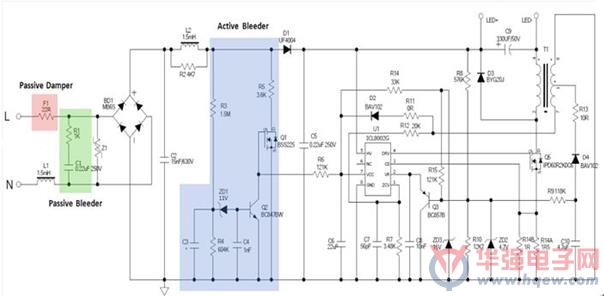

图示1-方案原理图
原理图部件解析:
? F1(Passive Damper)用于抑制震荡和防止浪涌电流
? R1 & C1(Passive Bleeder) 和R5,Q1(active Bleeder)用于维持调光器处于开通状态在低切相角位时。

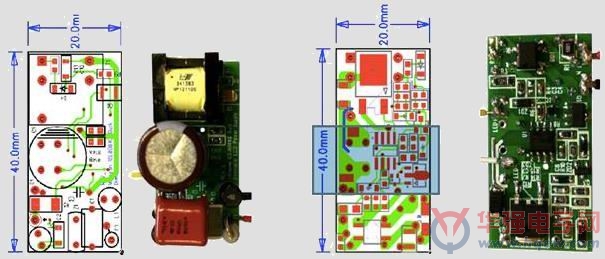

图示2-演示板

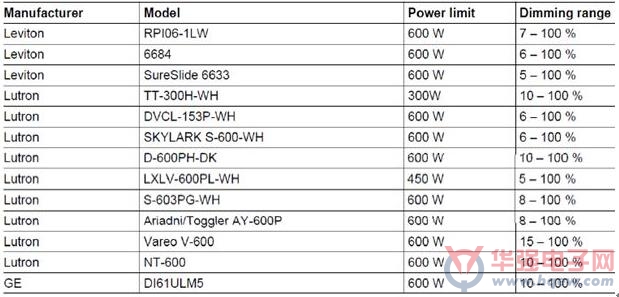

完成调光器测试一览:
