大联大品佳集团推出基于Infineon ICL5101的商业照明解决方案

大联大品佳集团推出基于Infineon ICL5101的商业照明解决方案

　　大联大控股宣布，其旗下品佳推出基于Infineon 准谐振控制器ICL5101的商业照明解决方案，以满足商业照明应用对高性能、高可靠性系统的需求。其典型应用包括：室内及室外LED 照明、高/低棚照明、街道照明、停车场及天棚照明、办公室照明、零售以及商店照明。

　　大联大品佳代理的Infineon ICL5101内部集成PFC和LLC，其方案比竞品所需元件减少约25%，在降低成本的同时更减小了外形尺寸，增加了系统可靠性;该IC的所有运行参数可由简单电阻进行调节;可在任何条件下以极短时间(小于200 ms)点灯;其可调式PFC单元可输出优质电能，在宽输入电压范围内实THD低于10%功率因素超过0.99，从而助力照明设备生产商达到能效标准;其结温范围为-40°C 至 +125°C;外部过温保护和容性负载保护等一系列保护功能确保及时检测出故障状态、提升系统安全。值得强调的是，ICL5101 所支持的谐振拓扑效率高达95%。

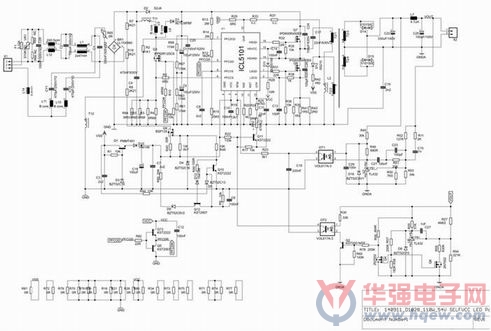

　　图示1-大联大品佳Infineon ICL5101系统架构图

　　大联大品佳Infineon ICL5101商业照明解决方案特色：

　　Product highlights

　　? 支持85V—305V全电压输入

　　? 更少的外围元器件，更高的可靠性

　　? 仅用电阻调整参数

　　? 可使用环境温度 -40 °C to +125 °C

　　? 负载调整率0.1%，无噪音，支持调光功能

　　? 集成完整的保护功能及温度保护

　　? 超快启动时间< 200 ms

　　? FPC > 95 %，THD < 10 %

　　? 效率高达 94 %

　　PFC feature set

　　? PFC正在工作在CRM模式，在轻载模式下工作在DCM模式，确保在调光到0.1%的情况下没有噪音

　　? 优化改善THD

　　? PFC输出电压可调

　　Resonant half bridge feature set

　　? 采用无磁芯变压器技术的650V半桥驱动器

　　? 自适应死区时间 500 ns – 1.0 μs

　　? 可调整过载，短路，开路检测

　　? 容性负载检测

　　? 优化启动瞬间的磁饱和现象控制

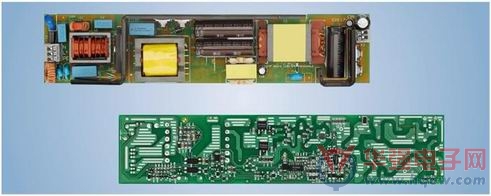

　　图示2-大联大品佳Infineon ICL5101演示板照片

　　规格说明

　　? 输入电压范围：85-305 VAC

　　? 输入电压频率：47-63 Hz

　　? 输出规格：54 VDC / 2.06 A

　　? 效率：≥ 93.5 % at 230 Vac

　　? THD：< 10 % @ POUT > 40 W at 230 Vac

　　? 能效标准：According to EN61000-3-2 Class-D

　　? EMI：According to EN55015

　　? 安规标准：According to EN61347-2-13

　　? 演示板规格尺寸：227.3 mm (L) x 48.25 mm (W) x 30 mm (H)
