Melexis推出“颠覆性”的具有横向灵敏度的独特磁性开关/锁存器

来源:电子工程网 作者:------ 时间:2015-12-03 11:27

Melexis 横向灵敏度

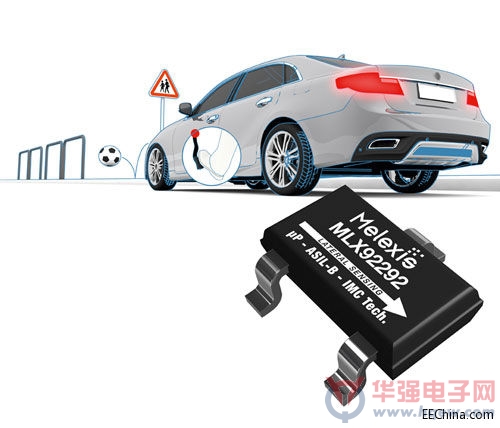

  Melexis公司在磁性传感技术中已取得将对现代汽车设计产生广泛影响的重大进展。其最新产品——MLX92292—— 有效代表了一种全新的传感方式。该器件提供开关和锁存功能,但不同于市场上现有的产品,它可以确定相对其是横向而不仅是正交的磁场的存在。由于 MLX92292锁存器/开关是唯一一款目前支持ASIL B安全完整性等级(与ISO26262一致)并具有内置可用诊断机制阵列的器件,它提供的这一独特功能进一步得到了推进。

  灵活性是MLX92292的关键特性。OEM客户可以选择简单的预编程器件,或者他们可以获益于下线(EoL)编程能力。因此,每个器件都可能会在OEM 生产过程中(通过其输出引脚)进行配置,从而充分实现系统优化。编程工具还允许将两个磁工作点设置为在-90mT至+90mT跨度范围内的小增量。

  容纳在3引脚TSOT或TO92的封装形式中,工作电压范围覆盖3.3V至18V,MLX92292的极低功耗特性(通常仅吸收7uA电流)使其非常适用于电池供电的工作。这在汽车发动机可能无法启动的环境中将会证明是有利的,因为它不会显著消耗电池资源。由于休眠时间是一个可编程参数,功耗可与客户的具体功率预算需求相匹配。目标应用包括刹车灯、转向传感器和手刹装置等。

  MLX92292可指定为具有标准的正交灵敏度或是横向灵敏度选项。若是指定为横向灵敏度,则有可能用单个表面贴装器件替换多个器件,从而节省宝贵的电路板空间并降低物料清单成本。这直接源于Melexis的专有集成磁集中器(IMC?)技术,该技术在磁场测量中使信噪比得到大幅提升。此外,该技术的横向感测能力允许更小外形的系统实现,因为磁体可沿着该器件而不必在其上方移动。

  MLX92292具有反向供电电压、热、静电放电(ESD)和过电压保护,以及欠压锁定功能。它具有40V抛负载处理能力,可以直接连接到汽车电池——对于其它霍尔效应开关/锁存器解决方案,这是不可能的。为了实现ASIL B合规性,MLX92292集成了许多诊断/监控功能,包括传感器元件诊断和内部电压基准。该器件包括全套的可编程报告功能,从而能与任何现有的电子控制单元(ECU)接口兼容。这只需要有正常的应用引脚——提供所需的外部诊断引脚,从而大幅简化了设计概念。

  “MLX92292为汽车行业提供了许多以前从未见过的不同特性。因此,降低功率预算和空间利用率的需求能够得以解决,同时还照顾到了功能安全性和系统灵活性方面。”Melexis公司锁存器和开关产品经理Dieter Verstreken表示,“这个器件将会有真正改变游戏规则的影响——它从根本上改变了磁传感的实现方式。它提供了一个完整的模拟路径来简化系统实现,以及迄今为止业界可提供的最低电流消耗。”
