采用STM32F103低成本WiFi播放系统电路设计
以STM32F103作为微处理器,设计了一个低成本的无线WiFi音乐播放系统,结合接收WiFi数据的WM-G-MR-08(wm631)模块和VS1003B音频解码器实现了MP3音乐播放。基于Android系统开发的客户端软件采用手机控制,完成了手机端与控制端之间的数据传输,实现了手机远程对音乐播放器的控制。结果表明,该系统设备简单方便、成本较低、系统可靠、易于扩展。本设计基于已经发展成熟的WiFi无线网络,充分利用WiFi覆盖范围广、传输速度快、抗干扰能力强等优点。Android具有开源性、封装性、性价比高等优点,基于Android系统开发的客户端软件移植性强,通用性高。采用手机作为控制终端,便于操作。手机通过无线网络(WiFi)对音乐播放系统进行控制,可以实现方便、快捷、智能化的要求。
音频解码模块
VS1003B是一个单片MP3/WMA/MIDI 音频解码器和ADPCM 解码器。它包含一个高性能、自主产权的低功耗的DSP处理器核VS_DSP4,工作数据存储器为用户应用提供5KB的指令ROM 和0.5KB的数据RAM。其还具有串行的控制和数据接口、1个高品质可变采样率的ADC和立体声DAC、4 个常规用途的I/O 口、1 个UART,以及1个地线缓冲器和耳机放大器。

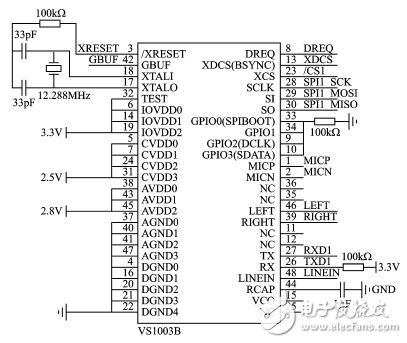

STM32F103将从SD卡里读取的MP3音频数据流传给音频解码模块,音频解码模块将该数据流解析并转换成模拟信号后再进行输出。VS1003B与STM32F103的数据通信是通过J2排针上的SPI总线方式进行的。音频解码模块电路的原理图如图2所示。
图2 音频模块解码电路图
WiFi无线模块

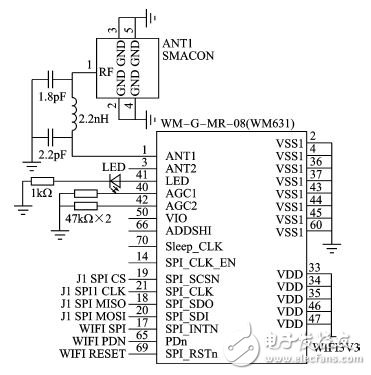

WiFi(Wireless Fidelity,无线保真技术)的最大优点是传输速度较高,而且能自动调整带宽,可以有效地保障网络的稳定性和可靠性。该设计采用的WM-G-MR- 08模块不仅具有WiFi的功能,而且能提供小尺寸和高数据速率的无线连接,可应用于无线PDA、DSC、媒体适配器、微型打印机、条码扫描器、VOIP 电话等。数据存储装置是该WM-G-MR-08潜在的应用,在嵌入式上的应用主要集中在移动装置方面。在设计中,WM-G-MR-08模块通过开发板上的 J1排针的SPI引脚与主控芯片通信,ANT1SMACON为无线网卡,其原理图如图4所示。
图4 WM-G-MR-08模块图
本设计是在ARM7平台上构建WiFi,成本优势明显。采用当前较新的控制方式—智能手机软件控制+无线网络,不仅能充分利用WiFi的传输速度快、覆盖范围广等优势,而且基于Android的平台建设成本低、使用方便。同时,这种方式采用的手机软件具有通用性,市场应用价值高,易于推广,能为用户提供优质、方便快捷的音乐播放服务。
