基于太阳能联网智能安防监控电路设计 —电路图天天读（56）
为了促进可再生能源的利用，加快建设资源节约型和环境友好型社会，太阳能利用正逐步获得人们的重视，太阳能路灯作为高科技节能产品正逐渐替代传统路灯。针对太阳能路灯的特点，介绍了一种太阳能路灯联网监控系统，即从机和主机之间通过RS485 接口进行连接，主机对各个从机的太阳能板、蓄电池和LED 灯头的工作状况和各种运行参数进行监控，然后，主机通过MC39i 模块将检测结果以短信或语音的形式传送给监控中心或相关技术工作人员，实现对太阳能路灯的联网监控。
目前的太阳能路灯控制系统都是独立光伏控制系统，主要由六个部分组成：太阳能电池、蓄电池、LED 路灯、控制器、充电电路、放电/负载驱动电路。主机的系统结构图如图1所示。太阳能电池板输出经CUK 电路调节后直接与蓄电池连接，系统主控芯片采用DSPIC30F3011 单片机，实现太阳能板电压采集、蓄电池电压采集、控制CUK 电路、控制LED 灯头、主从机间485 通信、主机与监控中心或工作人员间的连接等功能。

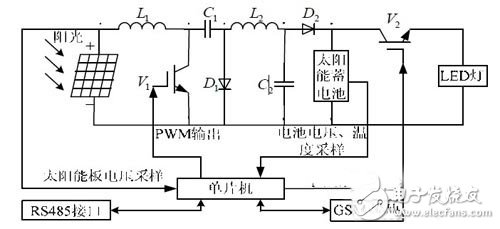

图1 主机的系统结构
控制电路硬件电路设计
控制电路的主控芯片采用DSPIC30F3011 单片机，主要控制功能包括：太阳能板电压采集；CUK 电路选通控制；蓄电池电压采集；卸荷电路控制；LED 灯头控制；RS485 通信；GSM模块发送短信控制；路灯开关控制；工作模式控制等。主机原理图如图2、图3 和图4 所示，其中图2 为主控芯片DSPIC30F3011 的原理图。图3 所示为电压采样电路和CUK 电路，由于太阳能板电压和电池电压都在0～35 V 变化，而单片机的A/D 输入电压范围为0～5 V，所以对采样电压进行分压处理后传送给单片机的A/D 转换通道，CUK 电路用于调节太阳能板的最大输出功率点，其选通开关通过单片机PWM3 输出控制。

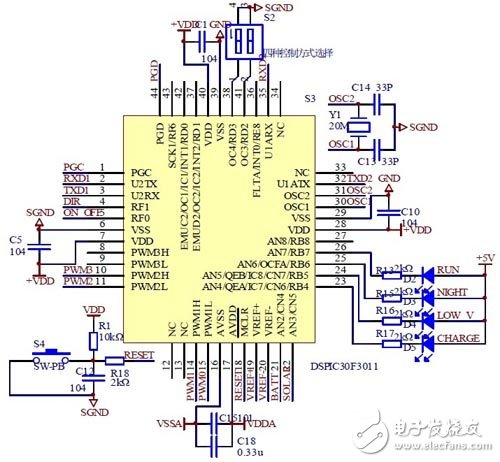

图2 DSPIC30F3011 原理

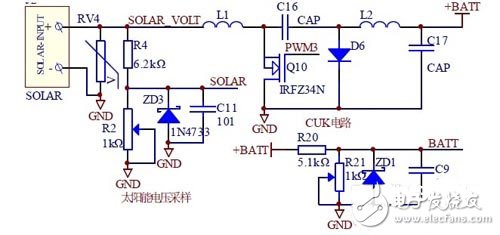

图3 电压采样电路和CUK 电路
-------
