嵌入式指纹处理系统模块电路设计

嵌入式指纹处理系统模块电路设计

　　人体的指纹由于具有长期不变性、稳定性和难于伪造等特点，已经成为现代生物识别技术的首选， 自动指纹识别系统（AFIS）是指集指纹图像的采集、识别并给出身份验证结果为一体的软硬件相结合的系统。目前，自动指纹识别系统可以分为两类：一类是用专门的硬件设备来采集指纹图像，然后将采集到的图像传送给上位机，利用上位机强大的运算能力和海量的指纹特征库，来实现指纹的识别。一类是将指纹的采集与识别在一个嵌入式系统中完成，这类系统通常是用DSP这类具有高速运算能力的器件来构建。由于嵌入式指纹识别系统存在价格低廉、使用灵活方便等优点，越来越受到人们的重视。

　　采用了MBF200的MCU模式获取指纹图像。它与DSP和CPLD的硬件连接如下：传感器的8位数据线直接与TMS320VC5402 的低8位数据线相连，读写信号线由EPM3032AE控制，通过编程可将采集到的指纹图像数据直接存储到SRAM 四页中的任意一页或两页中， 由于SRAM 每页最多只能提供48KW 的数据空间，为了后续编写指纹识别程序的方便，编写程序设置MBF200的寄存器将采集图像数据控制在48KB以内，本文所采集的指纹图像像素为 220&TImes;220，存于SRAM的第一页。另外，需要注意的是MBF200的两种起振方式：采用内部多谐振荡器起振，将MBF200的FSET 管脚通过者外接晶体振荡电路，使用外部时钟时通过XTAL1．XTAL2连接晶体电路来产生时钟信号。本文通过设置MBF200寄存器CTRLB的 XTALSEL位为低采用第一种起振方式。指纹采集部分的硬件连接如图2所示。

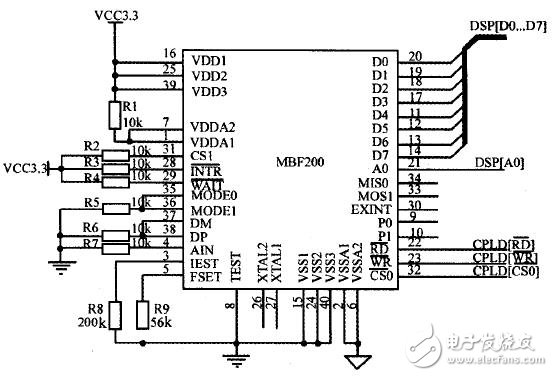

　　图2 指纹采集部分硬件连接图
