基于ARM9的指纹识别系统电路模块设计

基于ARM9的指纹识别系统电路模块设计

　　生物识别的工作原理是利用生物识别设备对生物特征进行取样，提取其唯一的特征并将其转化成数字代码，并进一步将这些代码组成特征模板，人们同识别设备交互进行身份认证时，识别设备获取其特征并与数据库中的特征模板进行比对，以确定是否匹配，从而决定接受或拒绝该人。而在众多的用于身份验证的生物识别技术中，指纹识别技术是目前最方便、可靠、非侵害和价格便宜的解决方案。

　　指纹识别技术主要涉及4个功能模块：读取指纹图像、提取特征、保存数据和比对。通过指纹读取设备读取到人体指纹的图像，然后对原始图像进行初步处理，使之更清晰，再通过指纹辨识软件建立指纹的特征数据。软件从指纹上找到被称为“节点”的数据点，即指纹纹路的分叉、终止或打圈处的坐标位置，这些点同时具有7种以上的唯一性特征。通常手指上平均具有70个节点，所以这种方法会产生大约500个数据。这些数据，通常称为模板。通过计算机模糊比较的方法。把两个指纹的模板进行比较，计算出它们的相似程度，最终得到两个指纹的匹配结果。

　　以太网接口电路模块

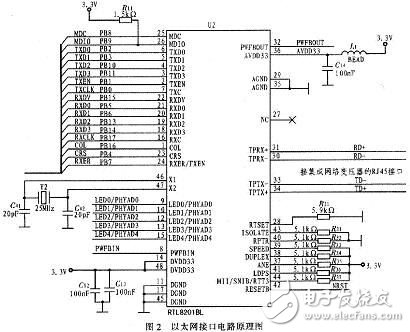

　　AT91SAM7X256内部集成有MAC控制器，可支持MII接口和RMII接口。RTL820lBL则是工业级带有MII接口的10／100 Mb／s低功耗以太网收发器，25 MHz时钟输出，智能降功耗模式，可为系统提供稳定可靠的优质网络解决方案，为工厂企业及其他恶劣的操作环境架设可支持实时传输的以太网，符合IEEE802．3u的技术标准。以太网接口电路原理图如图2所示。
