由MAX134构成数字多用表的基本电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:15

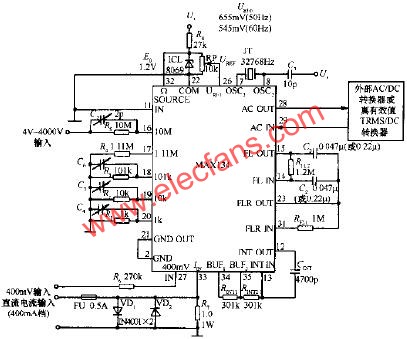

MAX134构成的数字多用表基本电路如图所示（不包括UP）。R1~R4是分压电阻。测DCV时，400MV以下的输入电压经R6接第27脚，4V-4000V电压经R5接第16脚。测ACV时可参照图2外接AC/DC转换器。C4~C7分别与R1~R5匹配，构成RC型宽频带不失真衰减器，减小测交流
