由HI7159A构成的智能数字电压表

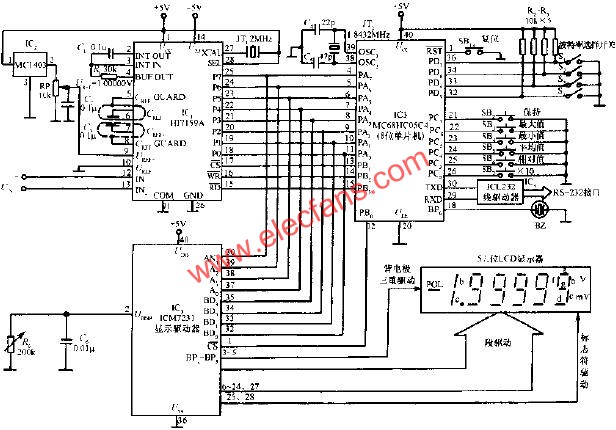

由HI7159A构成的5 1/2智能数字电压表的电路如图所示，R1、C1分别为积分电阻与积分电阻与积分电容。由MC1403提供的2.5V基准电压源经过精密多圈电位器RP分压后，获得UREF=1.00000V。C2是消路躁电容。HI7159采用正负5V电源供电，模拟地与数字地可以短
