HI7159/7159A的工作原理

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:15

1、HI7159/7159A的引脚功能

HI7159/7159A采用DIP 28封装,引脚排列如图所示。UCC为模拟与数字电路的+5V电源,UEE为模拟电路的-5V电源。COM和GND分别为模拟地、数字地。INT IN、INT OUT分别为积分器输入、输出端。BUF OUT是缓冲器输出端。CREF+GUARD、CRDF-

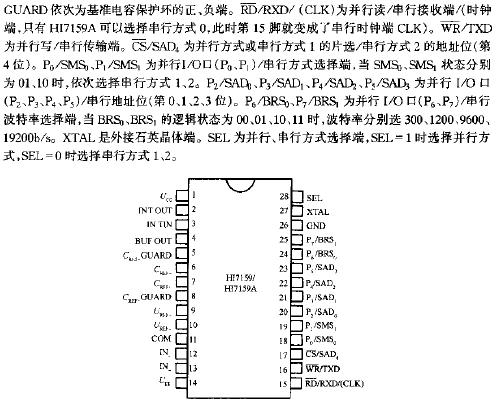

HI7159/7159A的引脚排列  www。elecfans。com

2、A/D转换原理

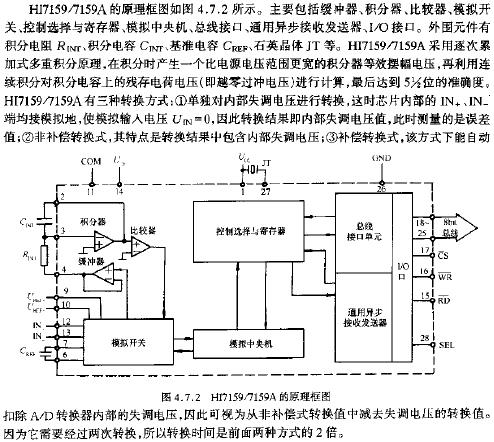

HI7159/7159A的原理框图

3、通信方式

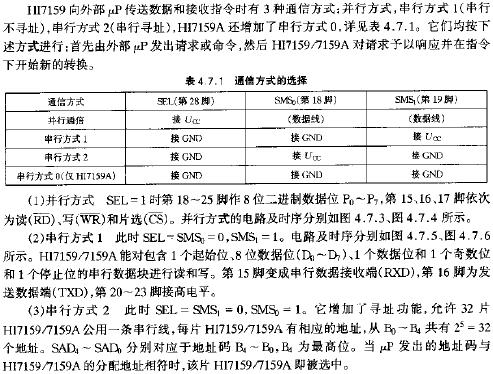

通信方式的选择

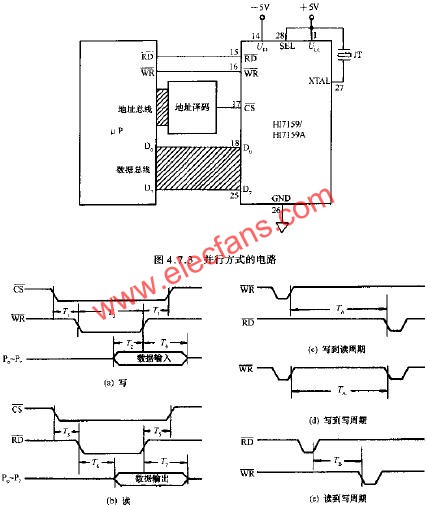

并行方式的电路

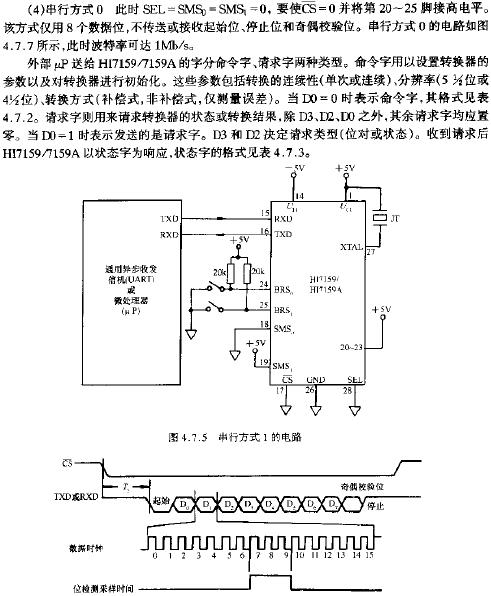

串行方式1的电路

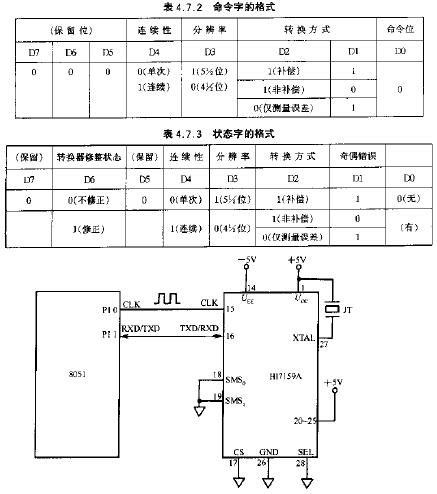

串行方式0的电路

4、转换方式

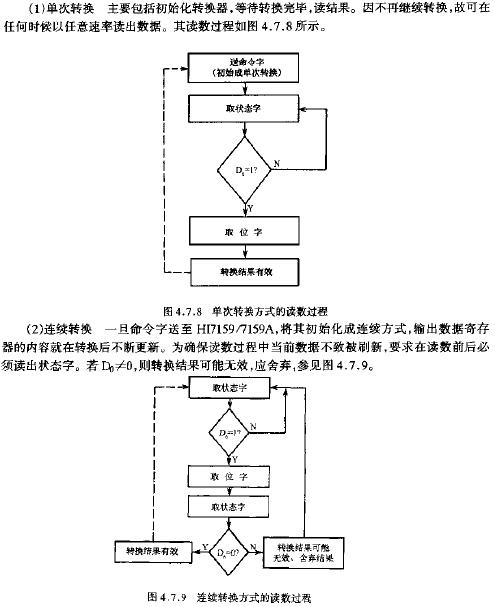

连续转换方式的读数过程
