D7680图象中放、伴音电路的应用电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:21

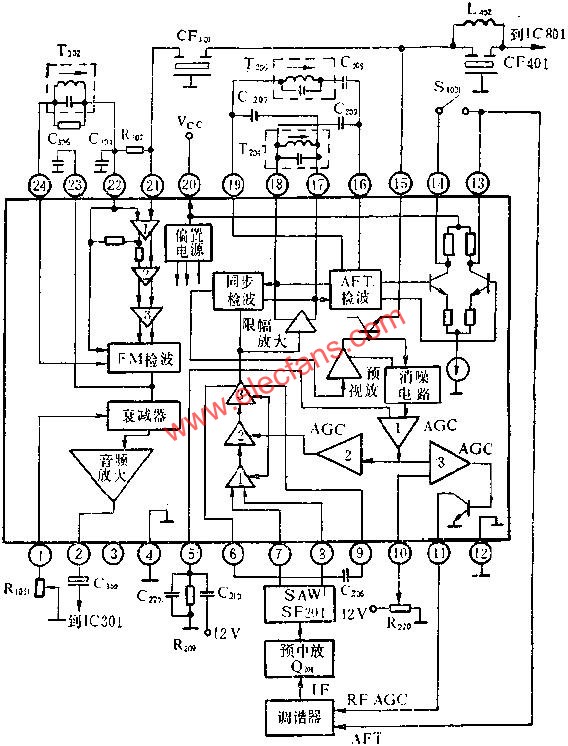

D7680图象中放带伴音放大的高集成度的集成电路,它包含了D7607AP,D7176AP的全部功能,也即D7607AP的图象处理系统加上D7176AP的伴音处理系统.应用实例如图所示.

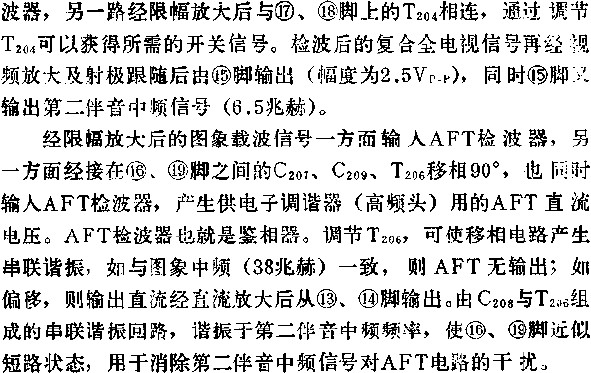

D7680的应用原理是:从7,8脚输入的图象中频信号经电路内的三级直耦差分放大后,一路输入视频检
