DC1366图象中放集成电路的应用电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:21

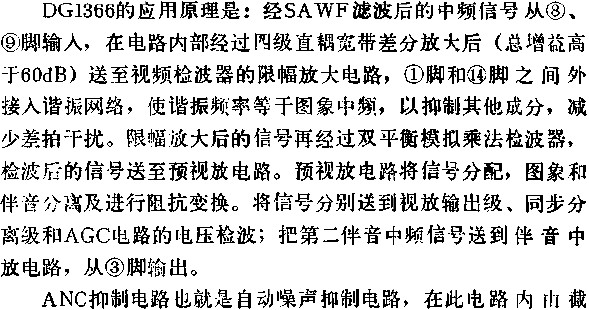

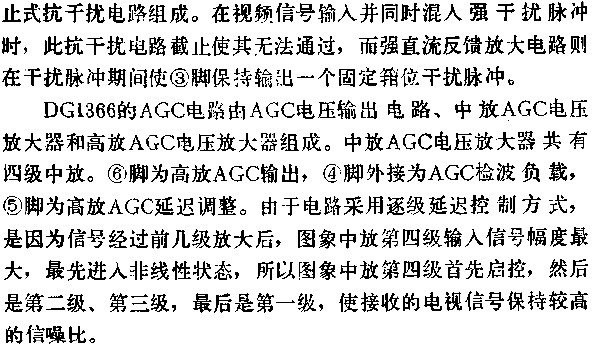

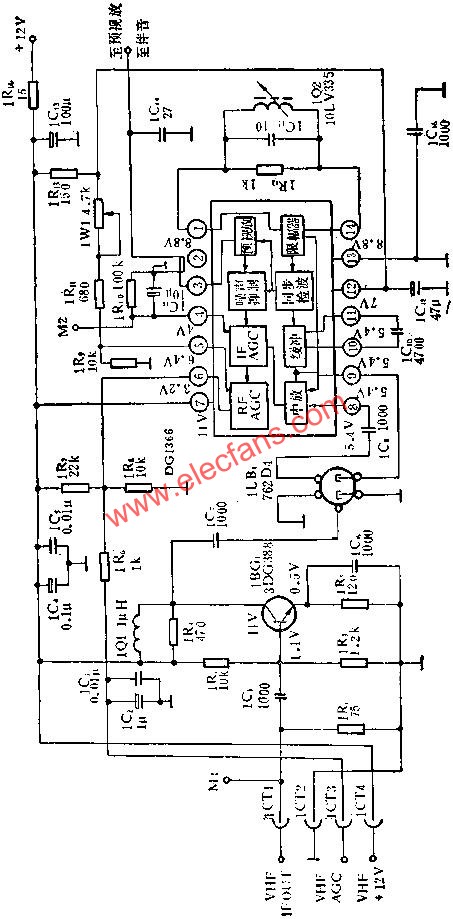

DC1366是用于图象中频信号的放大和检波的单片式图象通道集成电路.它的主要功能有图象中放,视频检波,预视放,自动噪声抑制,AGC等.此电路的特点是有较高的增益,能直接连接SAWF,电源电压适用范围宽,调整简单等.常用于黑白电视机的图象通道,应用实例如图所示.
