行间歇振荡器电路及原理

  图是一个变压器耦合的行间歇振荡器, 图8 - 01(b)是其简化电路。 该振荡器的工作原理与前述的间歇振荡器原理基本相同, 不再重复。 区别只是由于行频高, 所以基极或发射极定时回路的时间常数比较小 另外为提高行同步的稳定性, 行振荡器常设有稳频电路
  下面讨论图8 - 10(b)所示的行间歇振荡器中, 由电感L、 电容C与电阻R组成的稳频电路的作用。

  行间歇振荡器电路及原理

1.不加稳频电路

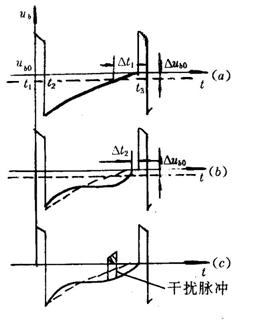

  振荡器的基极电压ub波形如图8 - 11(a)所示、ub0? 为基极导通的正向偏置电压。在t1~t2期间, 晶体管导通 在t>t2时晶体管截止。当t=t3时, ub上升至ub0, 晶体管再由截止变导通。
  2.加稳频电路
  由于L、C组成一个LC振荡回路, 并且接在行振荡器基极电路中, 因此, 当电源闭合时, LC回路由于电压激励产生正弦振荡, 这个振荡叠加在具有指数放电规律的基极电压上, 使ub的波形如图8-11(b)所示。 稳频电路中的L、 C决定了正弦振荡的频率和相位, R是阻尼电阻, 它影响LC回路的Q值, 决定了正弦振荡的振幅。 如果改变稳频电路的参数, 则ub的幅度与相位也随之改变。

  由于晶体管的导通电平是会随温度变化等原因发生改变的, 当外界因素使ub0产生Δub0的变化时, 如果没加入稳频电路, 振荡管由截止变导通的时间将提前Δt1, 而加入稳频电路后, 则时间提前Δt2, 显然Δt2<Δt1。 这表明稳频电路减少了外界因素对行振荡周期的影响, 提高了行振荡器的频率稳定度。 同时, 稳频电路还可以提高振荡器的抗干扰能力, 如图8 - 11(c) 所示。 当具有一定幅度的干扰脉冲叠加在基极电压上时, 如果没有加稳频电路, 脉冲电压会超过ub0, 而使振荡管错误导通, 加入稳频电路后, 干扰脉冲就不能起作用了。

本文来至于电子发烧友(http://www、elecfans、com)
