变形间歇振荡器
前述的稳频电路缺点是比较复杂, 如果振荡变压器及其元件的参数离散性较大时, 调试工作也麻烦, 不利于大批量生产。 目前绝大多数分立元件电视机的行振荡器都采用变形间歇振荡器, 优点是电路结构比较简单, 频率稳定度高。

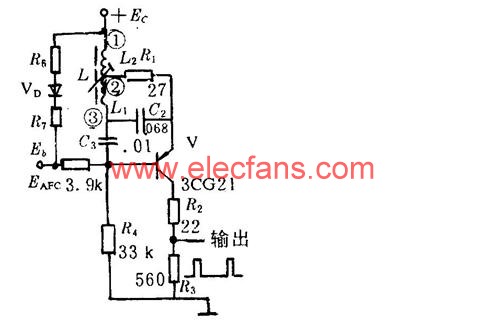

图8 - 12是变形间歇振荡器的典型电路, 行振荡线圈L是在塑料骨架上绕制的自耦变压器, 变压器磁芯是由铁氧体材料制成的螺纹磁芯, 旋转插在磁芯中的方孔里的塑料调节杆, 可以使磁芯在线圈中的位置移动, 起到改变线圈电感量的作用。线圈绕组L1和L2分别为400～500匝和200～300匝。
本文来至于电子发烧友网:http://www、elecfans、com
基极偏置电压由EC经R6、 R7、VD、 R5、R4供给, 来自鉴相器的误差电压EAFC也加在基极, 控制振荡器工作, C2为稳频电容。 对变形间歇振荡器的工作原理不多介绍, 只给出其工作波形如图8 - 13所示。
变形间歇振荡器的波形
