时基集成电路组成数控脉冲发生器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:24

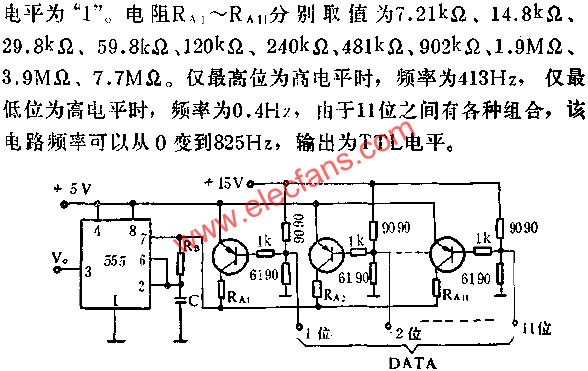

图中所示电路频率调节范围可过10000:1,室温下稳定性为3%,输出频率变化在整个工作范围内都是平滑的,当N变化时(N为二进制输入数)不会产生假脉冲,而且可以在两个输出脉冲之间或处于输出脉冲时改变N值.

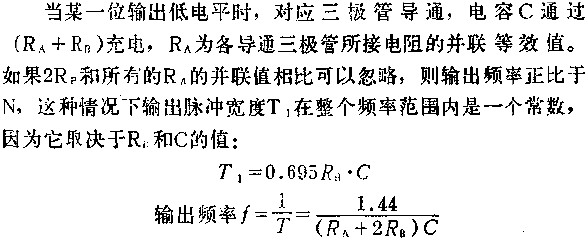

图中DAT为二进制数据输入,共11位,高电平为"0",低
