时基集成电路组成可调节对称三角波发生器电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:24

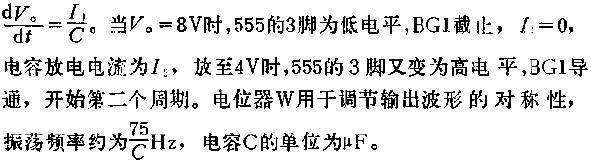

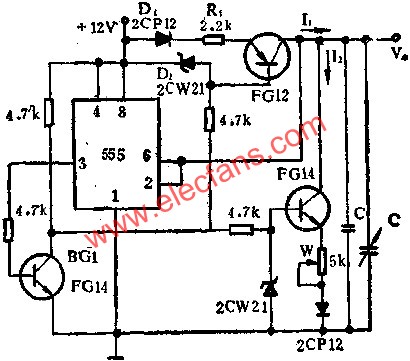

图中所示是用555时基集成电路组成的可调节对称的三角波发生器,频率可达100KHZ.恒流源I1、I2由三极管BG1控制,BG1导通时,I1对C充电,VO输出线性斜波,充电斜率
