与非门组成峰值音量监示电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

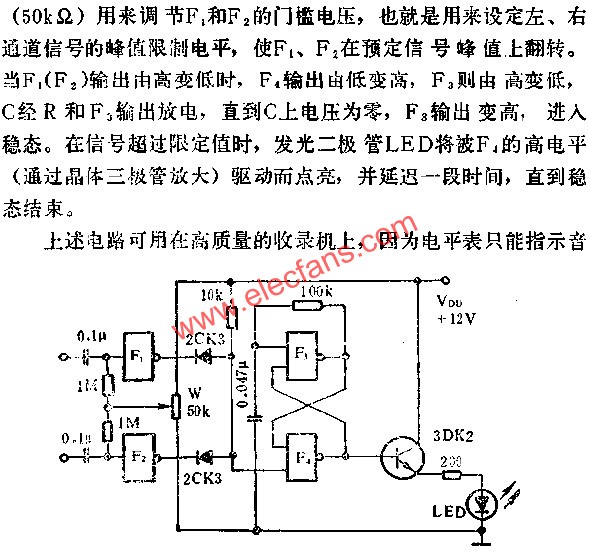

图中所示是用一块CMOS门电路（C036）和少量元件组成的峰值音量指示器。图示线路中F3和F4组成单稳态延迟电路。延迟时间由时间常数RC（100K和0。047U）确定。电位器W
量的平均值，而该电路能监示峰值音量，以保证质量的录音和放音。
上一篇：与非门组成多路触摸开关电路图
下一篇：与非门组成TTL电路测试笔电路图
