电视机节目预选器电路图

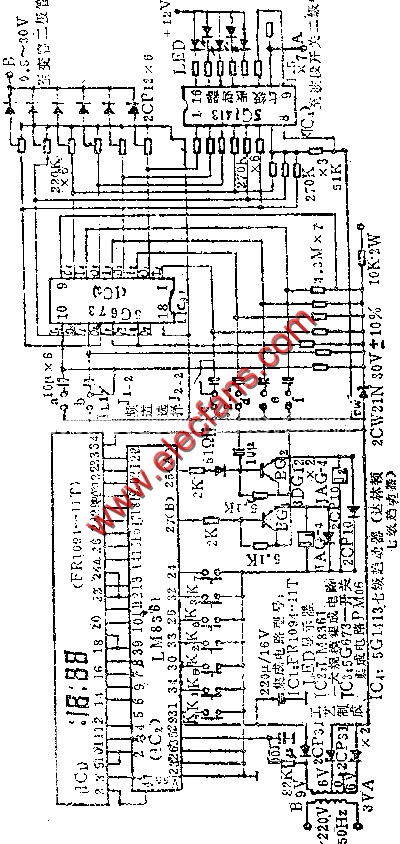

该电路见图9.38.1具有时间显示和预选电视节目的功能，在预定的时间自动切换电视频道。包括先收看的第一个节目，本装置可以连续收看三个不同频道。
程序控制部分
时钟基准取自市电50HZ信号，经电阻送入IC2。在IC2内部分得到IHZ信号驱动秒、分时计数器，再通过引线接到时间显示器IC1的相应端使之显示时间。
A~F任一端，即可接通该频道。按下K8，可以消除编制的程序。
该电路见图9.38.1具有时间显示和预选电视节目的功能，在预定的时间自动切换电视频道。包括先收看的第一个节目，本装置可以连续收看三个不同频道。
程序控制部分
时钟基准取自市电50HZ信号，经电阻送入IC2。在IC2内部分得到IHZ信号驱动秒、分时计数器，再通过引线接到时间显示器IC1的相应端使之显示时间。
A~F任一端，即可接通该频道。按下K8，可以消除编制的程序。
