改装KP-12型高频头接收全频道电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:31
工作原理

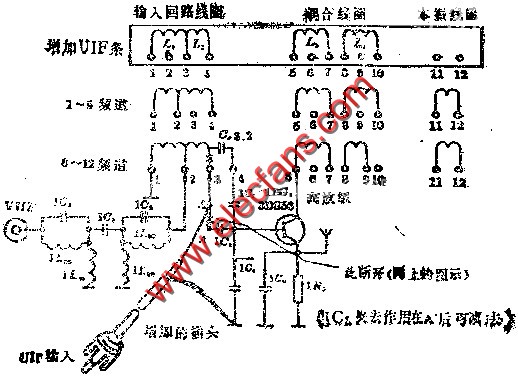

是满足全频道接收的要求，KP12-3型高频头除完成原功能外，还要对来自UHF调谐器输出的中频37MH放大，且两者互不干扰。图9.37.1为改进后的KP12-3线路（输入至高放部分）与增加的UIF条是怎样配合的，我们把线路上A-A中
