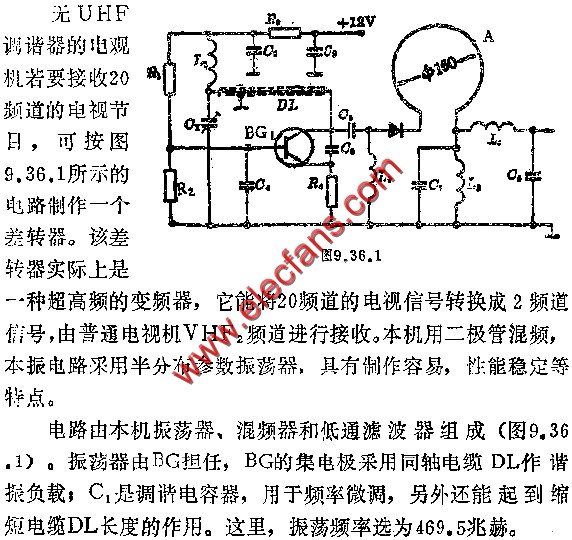

20频道差转器电路图
20频道的电视信号由天线A接收，经二极管与本振信号混频，通过低通滤波器L4、C8迁出2频道的电视信号，然后连接于电视机接收天线。这样电视机就能在2频道位置接收20频道的节目了。由于本机的混频器频带较宽，若改变本振频率，还能接收20频道以外的UH电视广插。
