显像管灯丝的过压保护电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:47

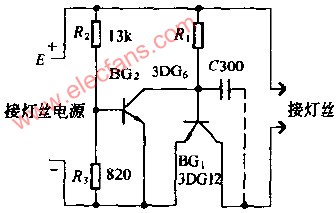

安装时，只要把显像管灯丝接线焊下来，将保护电路输出直接焊接固定在管座上，将原灯丝接线按正负焊在线路板的输入端。
加了保护电路后，由BG1的限流作用，灯丝在开机时就不会被烧得白炽，而是呈暗红色，对显像管的起动没有影响。
