可设定10~100秒的长时间C-MOS定时电路

可设定10~100秒的长时间C-MOS定时电路

电路的功能

若要用555芯片组成长时间定时电路，R用高阻值，便可加长CR时间常数，但是，由于内部比较器的输入偏流较大，难以充电到门限电压，比较器无法驱动，为此，本电路采用了偏流非常小的C-MOS定时器芯片，选用高阻值电阻，使定时间达到10~100秒。

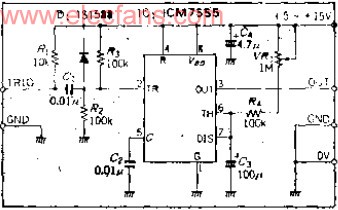

电路工作原理

本电路工作过程与555定时器基本相同，但它的工作电流很小，为了用微分脉冲触冲，采用了C耦合，只要引脚2的电压低于VOO/3，触发器就能被触发。

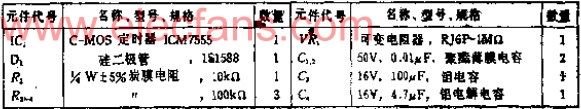

定时时间由电容器C3和R4+VR1的合成电阻来确定，即T=C3（R4+VR1）。C-MOS定时器芯片允许采用大定时电阻，但是如果C3的绝缘电阻较小，有可能达不到（2/3）VDD的门限电压，所以不要使用铝电解电容，应采用低漏型钽电容。VR1可用1M或更高，但获得高阻值可变电阻比较困难。
