可由CR设定数微秒~数十秒时间的通用定时器
来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:51
可由CR设定数微秒~数十秒时间的通用定时器
电路的功能
如果定时脉冲的精度要求不要高,可使用CR充放电式定时器,只要改变CR参数,就能产生很宽的脉冲。
555定时IC是一种早期的单稳态多谐振振荡器IC,现在仍被广泛应用,主要用作单稳态多谐振振荡器和自激多谐振荡。
电路工作原理
输入触发信号电平低于电源电压的1/3时,内部比较器开始工作,触发电路被触发,放电晶体管断开,电容C1被充电电压超过VCC的2/3时,比较器再次工作,放电晶体管管把C1中积蓄的电荷放掉,然后等待下次触发,脉冲宽幅度YW由TW=1。1C1。R1确定。

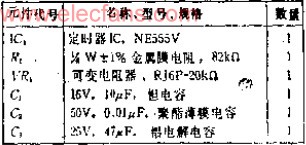

虽然电阻误差为1%左右,但对CR常数偏差的影响较大,若把电阻R1的一部分必用可变电阻,便可得到准确的脉冲宽度。例如,为了产生100MS的脉冲,先假定R1的阻值范围为数千欧姆~数十千欧姆,然后计算C1的容量,因为C1=100*10的-3次方/1.1*10的-4次方≈9*10的-6次方,所以C1容量取10UF,R1的阻值则为9.09K(R1=TW/1.1C1),可在8.2K的电阻上串联一个2K的可变电阻构成。如C1的容量取1UF,R1的阻值则为上述值的10倍,即90.9K。
为了使控制电压接线端不受电源噪声影响,必须加旁路电容C2。C3为电源的旁路电容。在反复充放电的定时电路中,电源电流成脉动式,为了避免给周围电路带来不良影响,C3的容量应为数微法~数十微法。
如要长时间定时,可用C-COS555芯片。
