按钮控制的双速电动机控制线路

按钮控制的双速电动机控制线路

按钮控制的双速电动机控制线路

改变磁极对数调速称作为变极调速，它是有极调速，而且只适用于鼠笼式异步电动机。可以通过改变电动机定子绕组的连接方式，来改变磁极对数，实现变极调速，双速电动机就是将定子绕组三角形接法改接成双星形接法，也称为△/Y Y 接法，使电动机的磁极对数减少一半，达到变极调速的目。

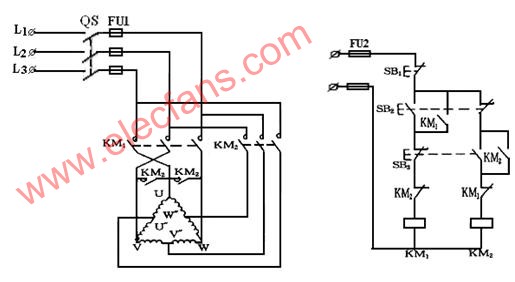

如图3.18所示电路，是用按钮手动控制变速，完成从低速转换为高速或者从高速转换为低速的控制线路。

图3.17   按钮控制的双速电动机控制线路
低速按钮为SB2，控制接触器KM1线圈通电，KM1主触点闭合，使电动机定子绕组为三角形连接，电动机以低速起动。
如需转换为高速运行，可由高速按钮SB3控制 KM2线圈通电， KM2主触点闭合，使电动机定子绕组为双星形连接，，电动机以高速运行。
本图中，低速按钮SB2和高速按钮SB3可以任意操作，无顺序方面的限制，所以可以由低速起动转为高速运行，也可以高速起动后转为低速运行；或者低速起动并运行，或者高速起动并运行。但是接触器KM1和接触器KM2不能同时工作，所以它们的辅助常闭触点串接在对方的线圈回路中，以实现互锁。
