实现电动机点动的控制线路
若在图3.2中断开与SB2并联的KM常开辅助触点如图3.3所示，那么按下起动按钮SB2，接触器KM吸引线圈通电，KM的主触点闭合，电动机M通电起动，松开起动按钮SB2后，KM吸引线圈马上断电，KM的主触点断开，电动机M断电停止，这种运行方式称为点动。
生产实际中，它可用于机床的刀架调整、试车、电动葫芦的起重电机控制等。

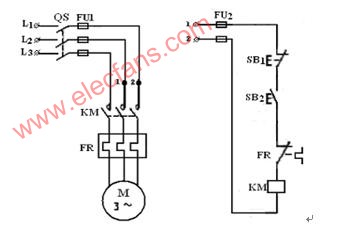

图3.3 实现电动机点动的控制线路
