555高压发生器电路原理

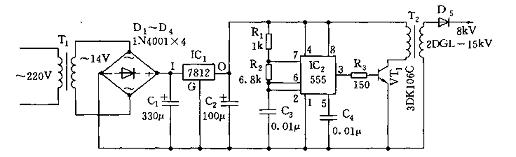

本高压发生器电路可产生稳定的8KV以上的高压，它电路简单，稳定可靠。该电路包括降压整流、稳压电路、18kHz多谐振荡器和升压变压器等，其电路如图所示。
降压整流电路由降压变压器T1和全桥整流器及滤波电容器C1等组成，整流出的15V直流电压，经三端稳压器7812稳压后输出+12v的稳定直流电压，为IC2、VT1等提供工作电压。
555和R1、R2、C3等组成一个无稳态多谐振荡器，其振荡频率为：
fc＝1.44/(R1+2R2)C3
图示参数是按18.5kHz设计的。
555输出的高频振荡脉冲经R3限流后，加至高频放大级VT1的基极。该放大器的负载是升压变压器T2，经T2的次级升压，可使次级输出达12KV的高压，再经高压堆或高压整流管整流后，可稳定输出+8KV的直流高压。
图中降压变压器T1的次级电压应不低于11V，功率不小于5VA；全桥整流器由四支1N4001组装而成，也可选用1A/400V的全桥模块；VT1可选用中功率高频开关管3DK106C或2SD1062等管型；升压变压器T2可使用14英寸电视机行输出变压器的磁芯和骨架，初级L1用Φ0.45高强度聚脂漆包线绕制54圈，次级用原高压包，无须改动。初级线圈绕制后最好烘干并腊封。
