ADPCM编译码系统电路

ADPCM编译码系统电路

ADPCM编译码系统电路

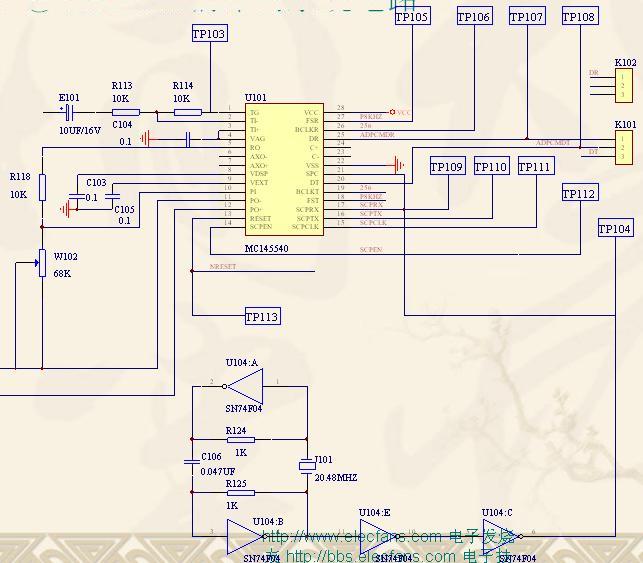

模拟信号从电容E101（10uf/16V）,进入电阻R113（10KΩ）到运放的反相输入TI-端，运放的输出端一方面送至增益调整电路和滤波器电路，另一方面，经过TG端至反馈电阻R114（10KΩ）到运放的反相输入TI-端，构成负反馈，放大倍数等于

 故为1：1，没有放大作用。滤波器的输出信号一方面送至侧音增益调整电路，另一方面送至模/数转换电路，变为数字信号，通过外CPU微处理器对内部RAM编程控制，K1使开关接通ADC转换的输出，进入PCM编码电路，输出PCM信号，再经过ADPCM编码电路，输出到发送串行移位寄存器电路中，最后ADPCM数据从第20引脚（DT端）输出。
 ADPCM数据信号从第25引脚（DR端）进入，串行输入至接收串行移位寄存器电路中，经过ADPCM译码器进行译码，输出PCM数据码，再经过接收增益调整电路后送入PCM译码电路、数模转换DAC等电路输出模拟信号经过放大滤波，最后从芯片内电子开关K4输出，运放3、4、5、6四个运放电路，可根据实际情况进行连接。在本实验电路中，运放连接方法见图7-19所示。最后从第5引脚（RO端）输出模拟信号。
    特别强调的是，该芯片的工作是由外部CPU对其内部16个字节的RAM进行编程，由程序进行控制。
 本实验使用89C51单片机对其进行控制与管理使该芯片能可靠稳定地工作。
本次实验选用收、发同步信号为8KHZ窄脉冲信号。ADPCM发送电路的编码时钟为256KHZ方波信号，ADPCM接收电路的译码时钟也为256KHZ。编、译码的速率有32Kbit/s、24Kbit/s、16Kbit/s等三种方法。这三种方法都可以进行实验，而在16Kbit/s编码时，语音质量还没有下降，还能达到高质量通信系统的要求，它和其他语音编码方法（如子带编码等）组合起来，达到较高的质量。还应该指出，对图象信号也可进行ADPCM编码，以获得高质量的数字化图象信号。
