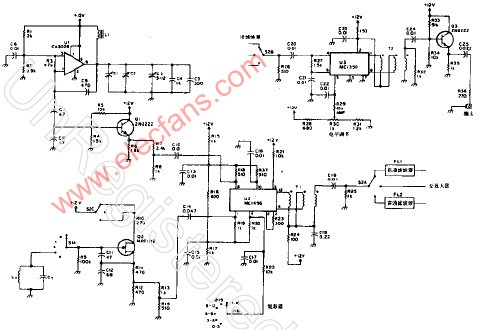

本电路利用了一个工作在15-18MHz范围的变频振荡器（CI）将信号馈至平衡混频器（U2），固定频率的振荡器信号与变频振荡器的信号和混频，以产生0.4-33MHz的输出，FL1和FL2分别是用来消除不希望的混频器信号成分的低通滤波器和高通滤波器，放大器U3/Q3向输出插孔提供高大200MV（有效值）的信号。
